VC 3600, VC 3600/30 Máy phay CNC trục đứng bàn máy đôi tốc độ cao DN Solutions

Sản phẩm chính hãng 100% DN Solutions

Giao hàng nhanh, đáp ứng tiến độ sản xuất

Chi phí tối ưu, cạnh tranh trên thị trường

Dịch vụ kỹ thuật chuyên sâu, hỗ trợ dài hạn.

VC 3600 Máy phay CNC hai pallet
Đăng ngày 01-08-2026 01:43:51 PM - 42 Lượt xem
Mã sản phẩm: VC 3600
Dòng máy VC 3600 của DN Solutions (bao gồm cả phiên bản VC 3600 và VC 3600/30) là Trung tâm gia công phay CNC trục đứng tốc độ cao, độ chính xác cao được trang bị hệ thống bàn máy đôi (Dual Pallet). Thiết kế bàn đôi kép cho phép thao tác tháo lắp phôi ở một bàn trong khi bàn kia đang thực hiện cắt gọt. Thiết kế này cho phép gia công liên tục và liền mạch các chi tiết - giúp tăng gấp đôi sản lượng và nâng cao năng suất đáng kể. VC 3600 máy phay CNC hai pallet thích hợp cho ngành sản xuất linh kiện ô tô và điện tử.

Chi tiết sản phẩm

1. Đặc điểm kỹ thuật nổi bật
- Hệ thống thay bàn máy tự động (APC - Auto Pallet Changer): Được dẫn động bằng động cơ servo giúp giảm khoảng 30% thời gian thay bàn máy, cho phép quá trình gia công diễn ra liên tục, liền mạch. Bàn máy có kích thước 2-650 x 375 mm, chịu tải trọng tối đa 200 kg cho mỗi pallet. Thời gian thay bàn máy cực nhanh, chỉ mất 2.9 giây (với VC 3600) hoặc 3 giây (với VC 3600/30).

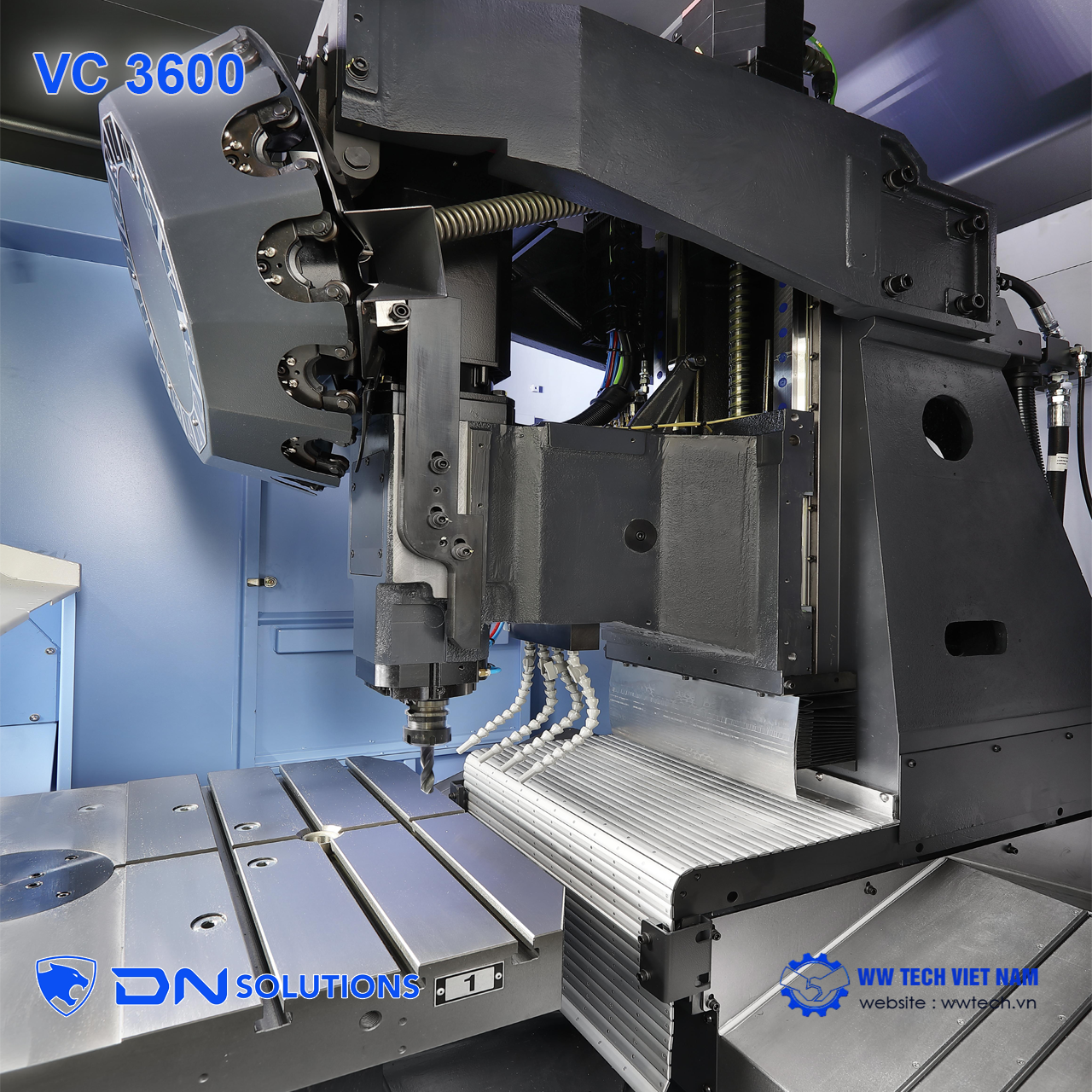

- Trục chính (Spindle) nối trực tiếp, hiệu suất cao: Thiết kế trục chính tối ưu giúp giảm thời gian tăng tốc và giảm tốc lên đến 30%, đồng thời giảm độ rung và tiếng ồn. Đặc biệt, trục chính với mặt bích tiếp xúc kép (dual contact) là trang bị tiêu chuẩn, giúp nâng cao khả năng gia công cắt gọt tải nặng.
🔹 VC 3600: Sử dụng chuẩn côn trục chính ISO #40, tốc độ tối đa 12,000 vòng/phút, công suất 18.5 kW, mô-men xoắn lớn nhất 95 N.m.

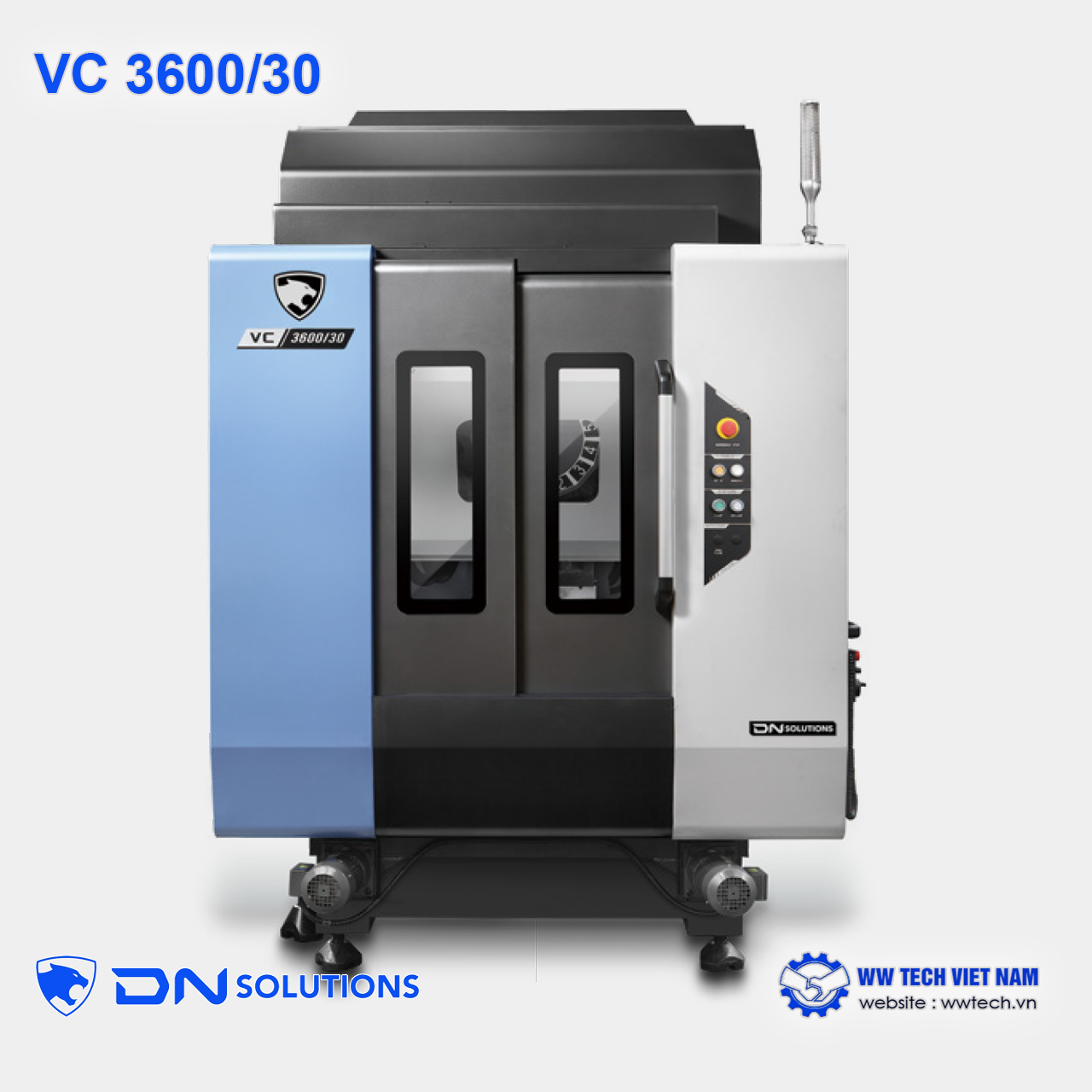

🔹 VC 3600/30: Phiên bản nhỏ gọn hơn, sử dụng côn ISO #30, tốc độ tiêu chuẩn 12,000 vòng/phút và có thêm tùy chọn lên tới 18,000 vòng/phút.

- Ổ chứa và thay dao tự động (ATC):
Ổ chứa dao tiêu chuẩn có sức chứa 20 dao (VC 3600) hoặc 14 dao (VC 3600/30), cơ cấu thay dao bằng servo giúp rút ngắn 11% - 23% thời gian thay dao, thời gian thay từ dao sang dao (Tool-to-Tool) chỉ mất 1.6 giây.
- Cơ chế hoạt động đồng thời (Simultaneous Operation):
Máy có khả năng nội suy để bàn xoay quay và các trục định vị di chuyển cùng lúc trong khi dao đang được thay đổi, giúp giảm thiểu tối đa thời gian chạy không tải (non-cutting time).

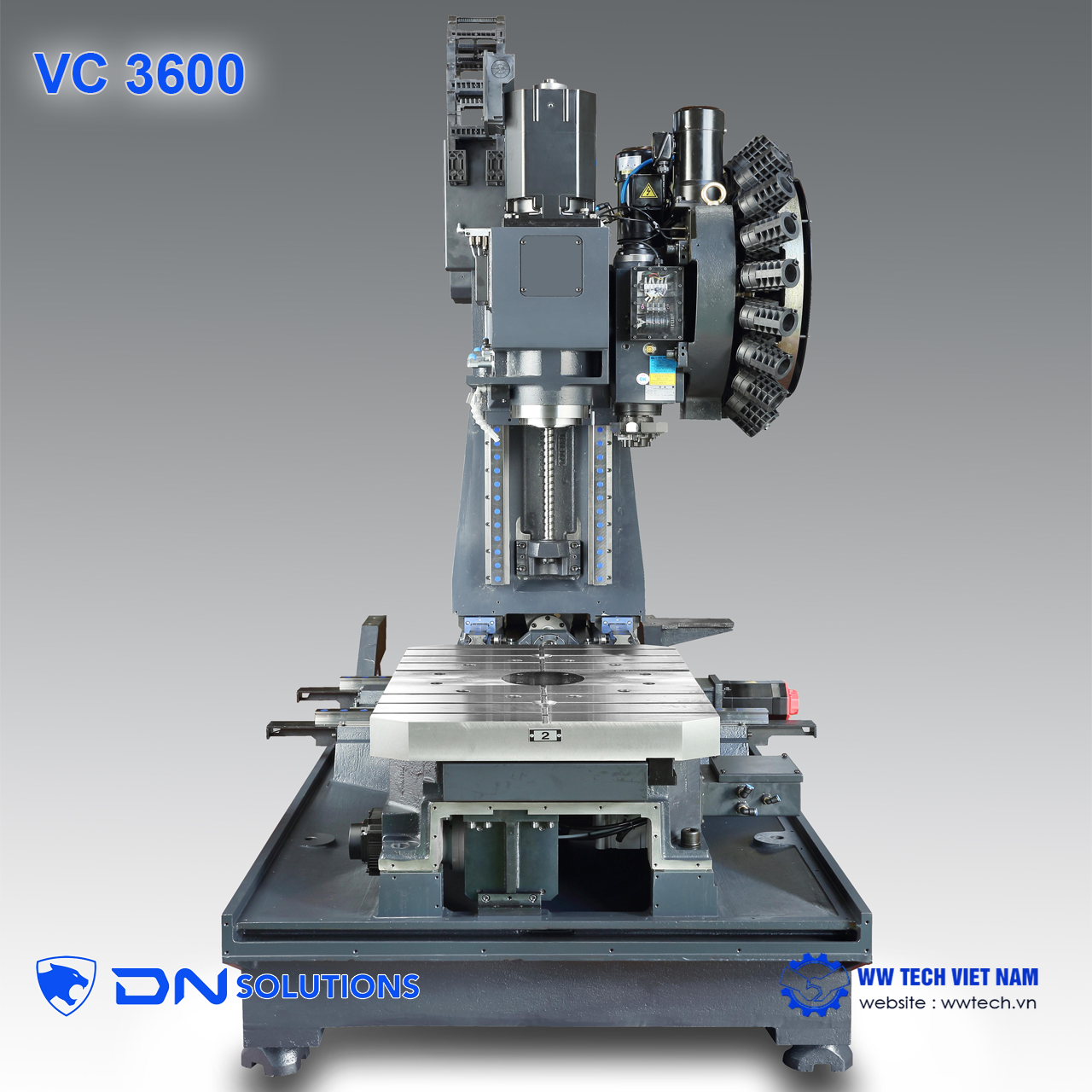

- Cấu trúc vững chắc: Khung đúc của máy được thiết kế cứng vững, tối ưu hóa bằng phân tích CAE giúp hấp thụ và triệt tiêu rung động vượt trội. Hệ thống thanh trượt đũa (Roller-type LM guides) tiêu chuẩn đảm bảo độ chính xác cho hệ thống nạp tuyến tính.
- Hệ điều khiển thân thiện: Được trang bị bộ điều khiển FANUC i PLUS với giao diện trực quan, màn hình lớn, tích hợp EZ-guide i và bàn phím QWERTY.

Thông số kỹ thuật	Đơn vị	VC 3600	VC 3600/30
Hành trình trục (X / Y / Z)	mm	520 / 360 / 465	520 / 360 / 350
Khoảng cách từ mũi trục chính đến mặt bàn	mm	150 ~ 615	150 ~ 500
Kích thước bàn máy	mm	2 - 650 x 375	2 - 650 x 375
Tải trọng bàn máy tối đa	kg	2 - 200	2 - 200
Tốc độ trục chính tối đa	vòng/phút	12000	12000 (Tùy chọn: 18000)
Chuẩn côn trục chính	-	ISO #40	ISO #30
Công suất trục chính (Tối đa)	kW	18.5	13.0 (Tùy chọn: 3.7 cho 18000 v/p)
Mô-men xoắn trục chính (Tối đa)	N·m	95	82.7 (Tùy chọn: 11.8 cho 18000 v/p)
Tốc độ chạy dao nhanh (X / Y / Z)	m/phút	48 / 48 / 48	48 / 48 / 56
Sức chứa ổ chứa dao (ATC)	dao	20	14 (Tùy chọn: 21 / 24)
Trọng lượng dao tối đa	kg	5	2.8
Thời gian thay dao (Dao sang dao)	giây	1.6	1.6 (Loại Armless) / 1.1 (Loại Cam)
Thời gian thay dao (Từ mạt cắt sang mạt cắt)	giây	3.4	2.6 (Loại Armless) / 2.8 (Loại Cam)
Kích thước máy (Dài x Rộng x Cao)	mm	3660 x 2010 x 2690	3630 x 1740 x 2552
Trọng lượng máy	kg	5400	5200

2. Ứng dụng trong sản xuất
Dòng VC 3600 được thiết kế chuyên biệt cho môi trường sản xuất hàng loạt, yêu cầu năng suất cao . Thiết kế bàn đôi kép cho phép thao tác tháo lắp phôi ở một bàn trong khi bàn kia đang thực hiện cắt gọt, giúp tăng gấp đôi sản lượng.
Máy đặc biệt phù hợp và hướng tới giải quyết bài toán gia công cho ngành công nghiệp chế tạo ô tô (Automotive) và ngành công nghiệp linh kiện điện tử/công nghệ thông tin (IT).

3. Vật liệu gia công
Máy có cấu hình mạnh mẽ, xử lý được nhiều loại vật liệu kim loại phổ biến trong ngành cơ khí:
- Nhôm (Aluminium): Rất được ưa chuộng. Máy có tùy chọn lắp đặt thêm hộp chứa phoi phụ trợ (auxiliary chip box) giúp lọc hiệu quả các mạt phoi nhôm dạng mịn. Nhôm AL6061 cũng là vật liệu được hãng dùng làm phôi thử nghiệm để đo đạc thời gian cắt gọt thực tế.
- Thép carbon (Carbon steel) và Gang (Cast iron): Máy xử lý tốt các vật liệu này. Để tối ưu hóa quá trình dọn phoi cho thép carbon và gang, máy hỗ trợ linh hoạt các loại băng tải phoi như băng tải từ tính (Magnetic scraper type) hay băng tải dạng lồng quay (Drum filter type).

4. Sản phẩm thực tế
- Theo định hướng thiết kế, máy chủ yếu tạo ra các chi tiết, phụ tùng cho ô tô và linh kiện phần cứng IT. Các đối tác lớn trong ngành tự động hóa và sản xuất ô tô như Dongha Precision Co. hay Dongfeng Honda Automobile đều đang ứng dụng thiết bị của DN Solutions để gia công linh kiện ô tô với chất lượng và năng suất cao.
- Sản phẩm phôi mẫu (Sample Work Piece):
Trong dữ liệu kiểm tra năng suất (Productivity test), sản phẩm thực tế được gia công là một chi tiết dạng tấm/khuôn phức tạp làm từ nhôm AL6061 với nhiều hốc, rãnh xoi và các lỗ khoan định vị. Bằng cách áp dụng trục chính và cơ chế dẫn động mới, dòng VC 3600 đã gia công hoàn thiện sản phẩm này trong 402 giây, giảm 16% thời gian so với mức 479 giây của các đời máy cũ.
