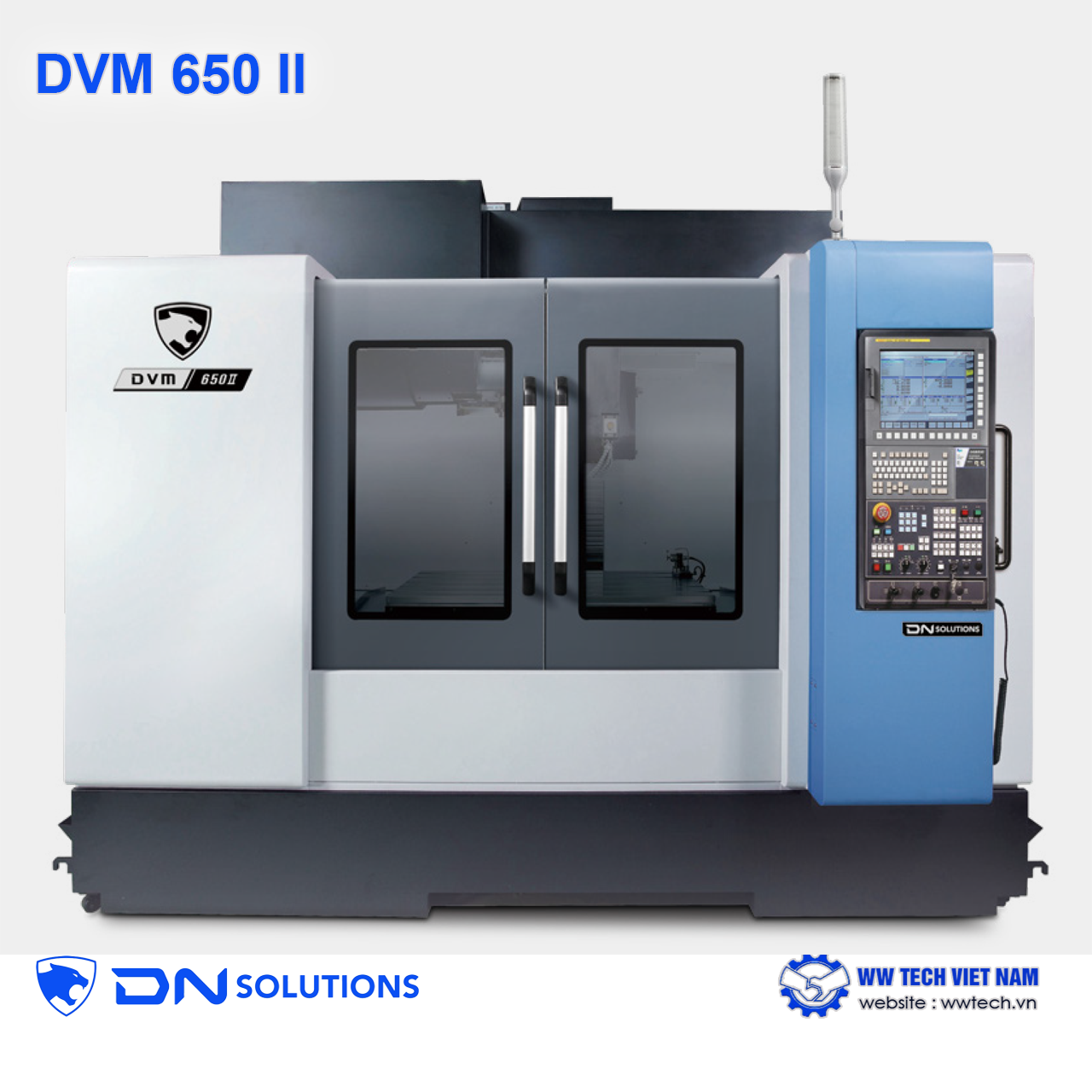

DVM 500II DVM 650 II Máy phay đứng DN Solutions

Sản phẩm chính hãng 100% DN Solutions

Giao hàng nhanh, đáp ứng tiến độ sản xuất

Chi phí tối ưu, cạnh tranh trên thị trường

Dịch vụ kỹ thuật chuyên sâu, hỗ trợ dài hạn.

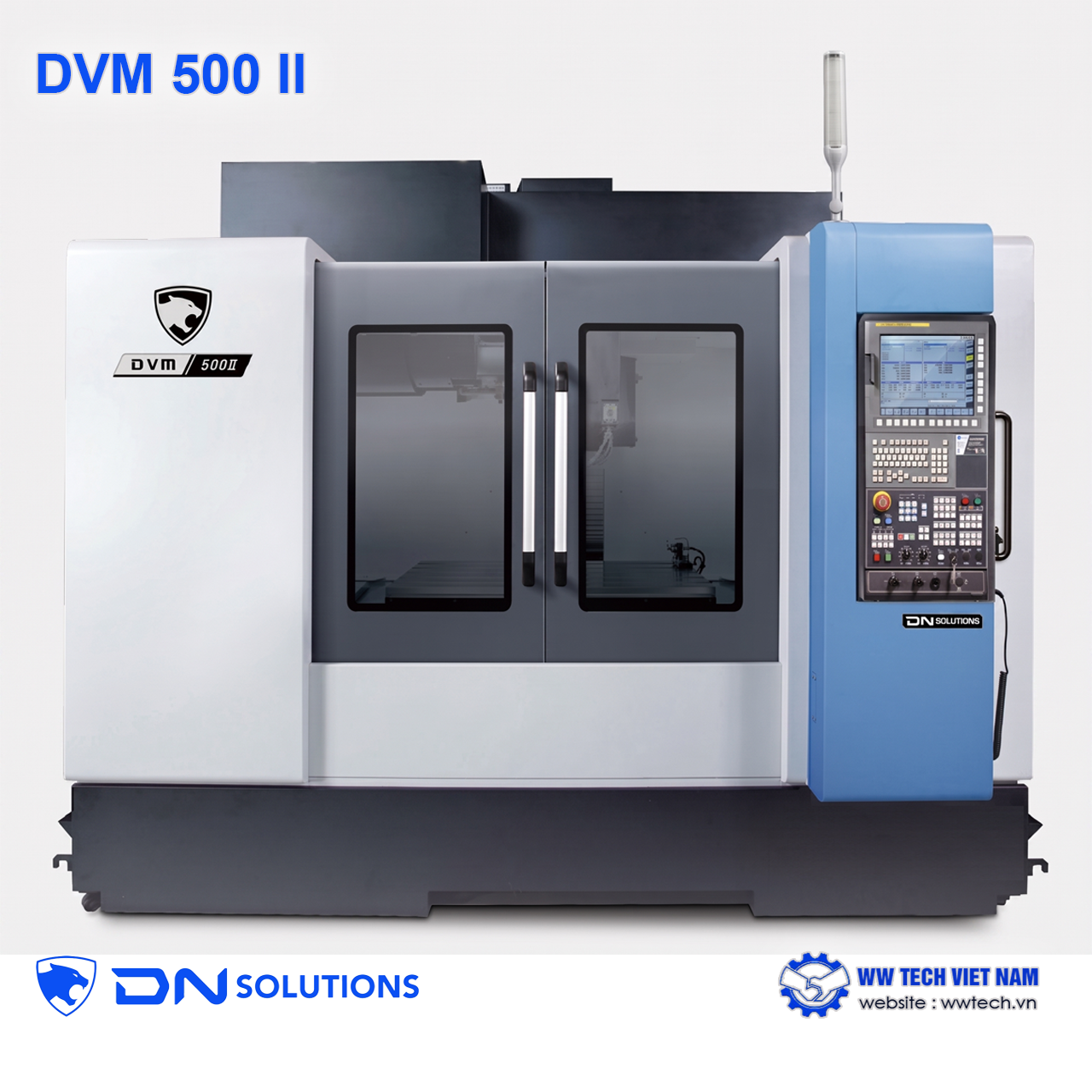

DVM 500II máy phay đứng gia công khuôn mẫu

DVM 500II máy phay đứng gia công khuôn mẫu thumb

DVM 500II máy phay đứng gia công khuôn mẫu
Đăng ngày 05-08-2026 09:24:07 AM - 9 Lượt xem
Mã sản phẩm: DVM 500II

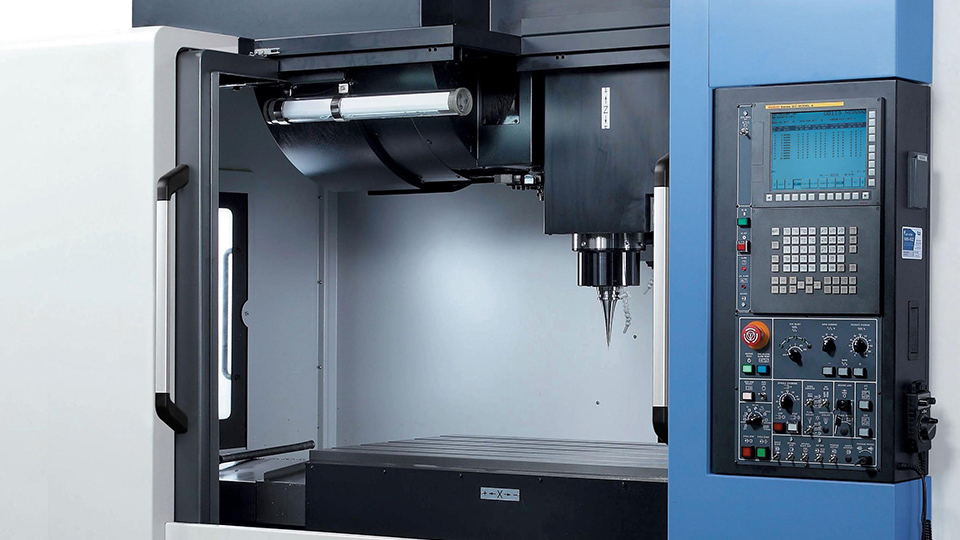

Máy phay đứng DVM 500II, DVM 650 II (thuộc dòng DVM II series của DN Solutions) được thiết kế chuyên dụng cho gia công khuôn mẫu với độ tin cậy, độ chính xác cao ,độ bền bỉ và khả năng giảm thiểu biến dạng nhiệt vượt trội trong quá trình vận hành.
- Các máy này được trang bị trục chính BIG-PLUS và bệ máy thiết kế mới sử dụng thanh dẫn hướng con lăn (roller guideways) nhằm mang lại độ cứng vững và độ bền bỉ tốt nhất trong phân khúc.
-Nhờ hành trình gia công trục X rộng lớn cùng các tùy chọn tăng tốc độ (như trục chính quay nhanh hoặc hệ thống làm mát đai ốc bi), dòng máy này đáp ứng rất tốt các ứng dụng gia công khuôn mẫu và phù hợp với nhiều môi trường sản xuất khác nhau.

Chi tiết sản phẩm

Đặc điểm kỹ thuật nổi bật

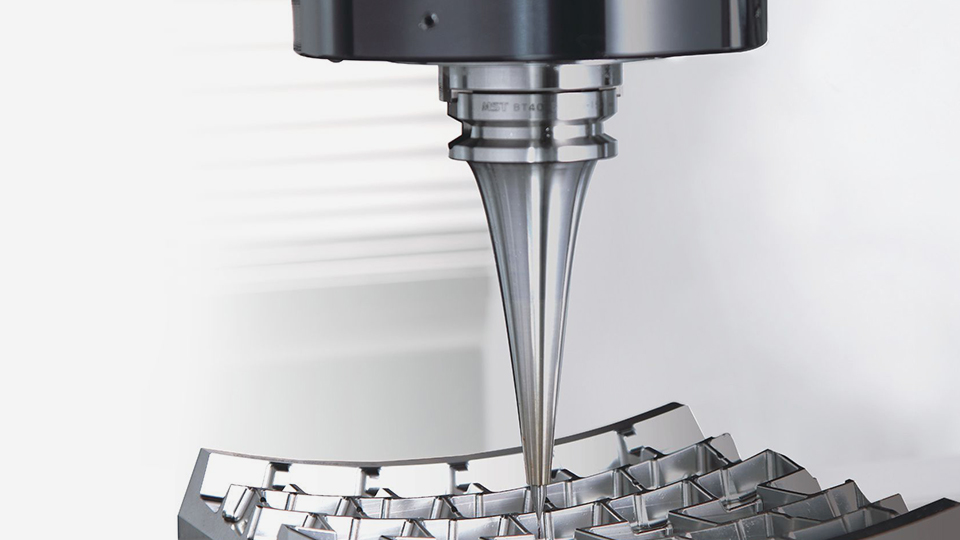

- Trục chính hiệu suất cao: Máy trang bị trục chính (built-in spindle) với tốc độ tối đa 20.000 vòng/phút, công suất 22 kW và mô-men xoắn 60 N·m. DN Solutions sử dụng trục chính áp suất tĩnh (hydrostatic/static pressure spindle) nhằm gia tăng độ cứng vững và kéo dài tuổi thọ. Đặc biệt, chiều dài trục chính được rút ngắn 40% so với thế hệ trước để giảm thiểu tối đa độ rung lắc.
- Khả năng kiểm soát nhiệt ưu việt: Máy được trang bị tiêu chuẩn hệ thống làm mát đai ốc trục vít bi cho tất cả các trục (X, Y, Z), giúp giảm tới 47% biến dạng nhiệt. Trục chính có hệ thống làm mát đầu trục với khả năng kiểm soát nhiệt độ chính xác đến 0.1 độ C. Bên cạnh đó, máy còn có tính năng bù trừ lỗi nhiệt tự động dựa trên 5 thuật toán, bao gồm cả chức năng làm mượt (smoothing).
- Cấu trúc siêu cứng vững: Qua phân tích phần tử hữu hạn (FEM), cấu trúc của máy đã được tối ưu hóa để tăng 30% độ cứng tĩnh và 35% độ cứng động (tần số riêng) so với các thiết kế trước đó. Hệ thống dẫn hướng con lăn (roller guide) và khớp nối cứng (rigid coupling) cũng được áp dụng để đảm bảo độ ổn định cho hệ thống truyền động.

- Tiết kiệm năng lượng (ESG): DVM 500 II đạt chứng nhận năng lượng với khả năng giảm 7.98% điện năng tiêu thụ (tiết kiệm khoảng 340,767 kWh/tháng), nhờ sử dụng động cơ IE3/IE4, đèn LED hiệu suất cao và hệ thống làm mát tủ điện tối ưu.

Hệ điều khiển
DVM 500 II cung cấp đa dạng các lựa chọn hệ điều khiển tiên tiến để tối ưu hóa sự thuận tiện và năng suất cho người dùng:
- FANUC 31iB PLUS: Trang bị màn hình cảm ứng màu 15-inch iHMI trực quan và bàn phím QWERTY tiện dụng. Hệ điều khiển này tích hợp phần mềm EZ WORK độc quyền của DN Solutions, hỗ trợ nhiều chức năng quản lý thông minh như: quản lý dao cụ, bù trừ nhiệt độ, tự động phục hồi lỗi thay dao (ATC Recovery), tự động hâm nóng trục chính (Spindle Warm Up) và kiểm soát bước tiến cắt thích ứng (Adaptive Feed Control).
- HEIDENHAIN TNC620: Cung cấp màn hình cảm ứng 15-inch, khả năng lưu trữ 21GB và đọc trước (look-ahead) 1024 block. Giao diện hỗ trợ lập trình hội thoại, chức năng đo lường động học tự động (KinematicsOpt) và hệ thống bảo vệ chống va chạm.
- HEIDENHAIN TNC7 (Phiên bản mới): Sở hữu màn hình cảm ứng lớn 24-inch, dung lượng bộ nhớ lên tới 189GB và khả năng đọc trước 5000 block. Màn hình này mang lại trải nghiệm giao diện người dùng tùy chỉnh với lập trình đồ họa tương tác, bảo vệ va chạm động nâng cao (DCMv2) và hỗ trợ hoàn hảo cho các tác vụ thiết lập phức tạp.

Ứng dụng trong sản xuất
- Dòng máy DVM 500 II được thiết kế chuyên biệt cho ngành sản xuất khuôn mẫu (Die & Mold) yêu cầu độ chính xác cao. Máy đáp ứng xuất sắc mọi công đoạn, từ gia công thô tốc độ cao với tuổi thọ dao kéo dài, đến gia công tinh với chất lượng bề mặt tuyệt hảo.
- Với khả năng duy trì độ chính xác cực tốt của trục chính và hệ thống dẫn động độ cứng cao, DVM 500 II giúp rút ngắn đáng kể thời gian chu kỳ so với các đối thủ cạnh tranh. Thực nghiệm cho thấy, trong một số tác vụ gia công cụ thể, máy có thể giảm thời gian từ hơn 44 giờ xuống chỉ còn 34 giờ 30 phút, hoặc gia công mẫu thử VASE nhanh hơn 1 phút so với máy cùng phân khúc.

Vật liệu gia công và Sản phẩm thực tế
- Vật liệu: Thiết bị được thiết kế để xử lý các vật liệu cứng làm khuôn thông dụng . Ngoài ra, máy còn có gói tùy chọn chuyên dụng để gia công than chì (Graphite Package), bao gồm các nắp che bảo vệ chuyên biệt chống bụi than chì cho trục vít bi và bàn máy. (Lưu ý: Hãng cũng đưa ra cảnh báo rủi ro cháy nổ cao nếu gia công các vật liệu dễ cháy kết hợp với dung dịch làm mát không hòa tan trong nước)

- Sản phẩm thực tế chứng minh khả năng gia công:
+ Gia công kim (Needle machining): Máy có khả năng nội suy đường kính siêu nhỏ, gia công được các mũi kim có đường kính chỉ Ø 0.2 mm nhờ hệ thống vi bước tiến ít rung động.
+ Độ chính xác bề mặt: Trong các mẫu thử nghiệm, độ biến thiên về chiều cao phôi được giữ ở mức dưới 0.5μm, cho ra bề mặt gia công siêu mịn ở các lát cắt độ sâu 2μm, 5μm và 10μm.
+ Phay 3D phức tạp: Máy gia công thành công mô hình chiếc bình (VASE) với đường chạy dao nội suy không gian 3D mượt mà và chính xác cao.

Thông số kỹ thuật	DVM 500 II	DVM 650 II
HÀNH TRÌNH (TRAVELS)
Hành trình trục X	1020 mm	1270 mm
Hành trình trục Y	540 mm	670 mm
Hành trình trục Z	510 mm	625 mm
TỐC ĐỘ CHẠY DAO NHANH
Tốc độ chạy dao nhanh trục X	30 m/min	30 m/min
Tốc độ chạy dao nhanh trục Y	30 m/min	30 m/min
Tốc độ chạy dao nhanh trục Z	30 m/min	30 m/min
TRỤC CHÍNH
Tốc độ trục chính tối đa	22 r/min	22 r/min
Công suất trục chính tối đa	60 kW	60 kW
Mô-men xoắn trục chính tối đa	60 N·m	60 N·m
Đầu gá dao	ISO #40	ISO #40
BÀN MÁY
Chiều dài bàn máy	1200 mm	1300 mm
Chiều rộng bàn máy	540 mm	670 mm
Tải trọng bàn máy tối đa	800 kg	1000 kg
DUNG LƯỢNG Ổ DAO
Số lượng vị trí ổ dao	30 ea	30 ea
KÍCH THƯỚC & TRỌNG LƯỢNG
Chiều dài	2462 mm	2692 mm
Chiều cao	2789 mm	2905 mm
Chiều rộng	3350 mm	3350 mm
Trọng lượng máy	6500 kg	8500 kg
