DNM 5700 máy phay CNC năng suất cao thumb

DNM 5700 máy phay CNC năng suất cao
Đăng ngày 25-07-2026 05:11:30 PM - 63 Lượt xem
Mã sản phẩm: DNM 5700
Dòng máy DNM 5700 là trung tâm gia công đứng (Vertical Machining Center) tiêu chuẩn toàn cầu, nổi tiếng với năng suất cao, độ chính xác và tính ổn định trong quá trình gia công.
- Máy được trang bị trục chính truyền động trực tiếp (direct-coupled spindle) giúp giảm rung và tiếng ồn, đi kèm với hệ thống bôi trơn bằng mỡ (grease lubrication) cho các thanh dẫn hướng con lăn (roller guideways) rất thân thiện với môi trường, cùng hệ thống bù nhiệt tiêu chuẩn.
- Dòng DNM 5700 có không gian gia công lớn nhất trong phân khúc và được chia thành các phiên bản:
tiêu chuẩn (DNM 5700), mở rộng hành trình (DNM 5700L) và tốc độ cao (DNM 5700S).

Chi tiết sản phẩm

Thông số kỹ thuật

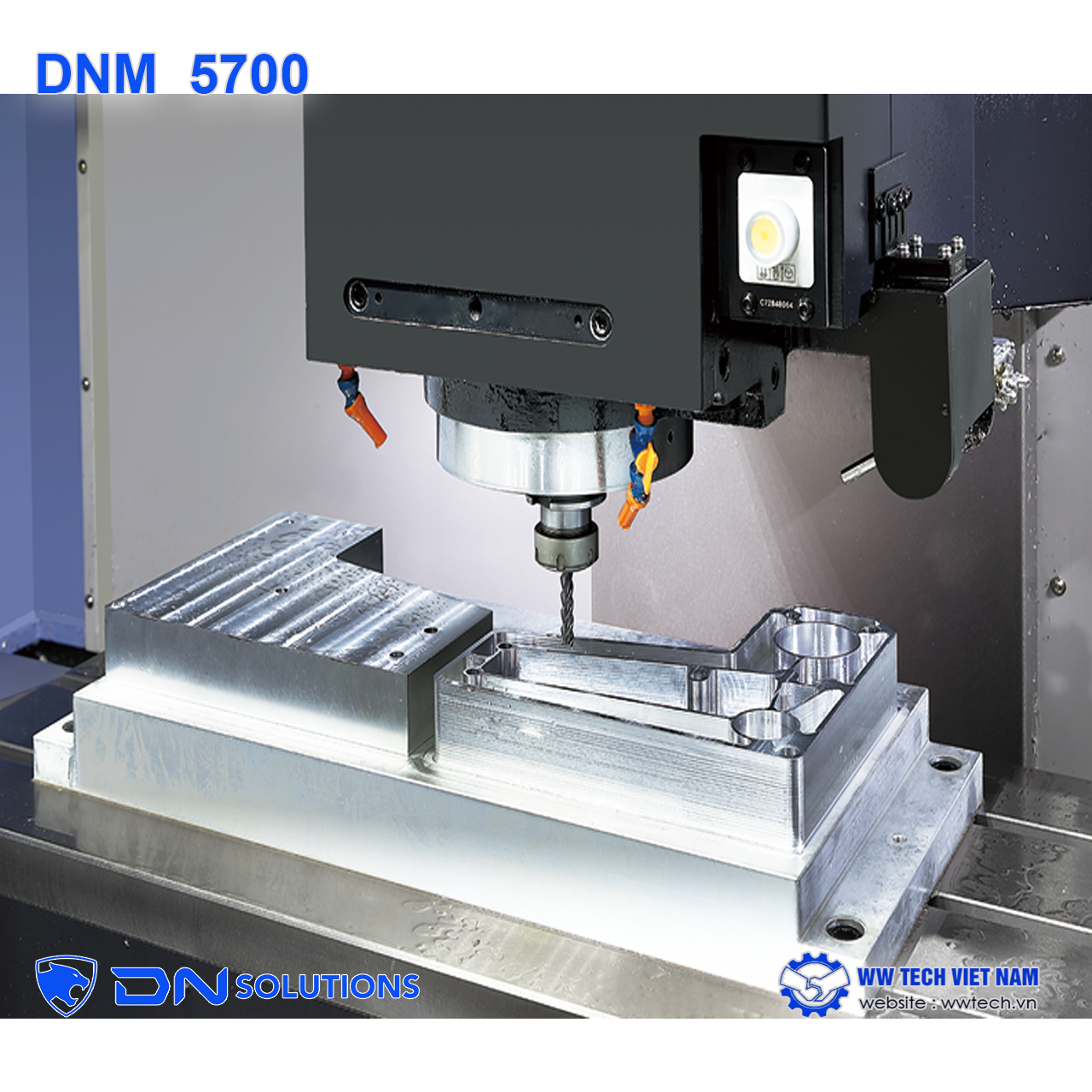

1️⃣. Phiên bản DNM 5700 (Tiêu chuẩn)
🔹Hành trình trục (X / Y / Z): 1050 / 570 / 510 mm.
🔹Tốc độ chạy dao nhanh (Rapid Traverse X / Y / Z): 36 / 36 / 30 m/min.
🔹Kích thước bàn máy: 1300 x 570 mm, tải trọng tối đa lên tới 1000 kg.
🔹Trục chính: Tốc độ tối đa 8000 vòng/phút, công suất 18.5 kW, mô-men xoắn 117.8 N·m, sử dụng đầu trục côn ISO #40.
🔹Kích thước và trọng lượng: Máy có kích thước (Dài x Rộng x Cao) là 2413 x 3110 x 2985 mm và nặng 6500 kg.

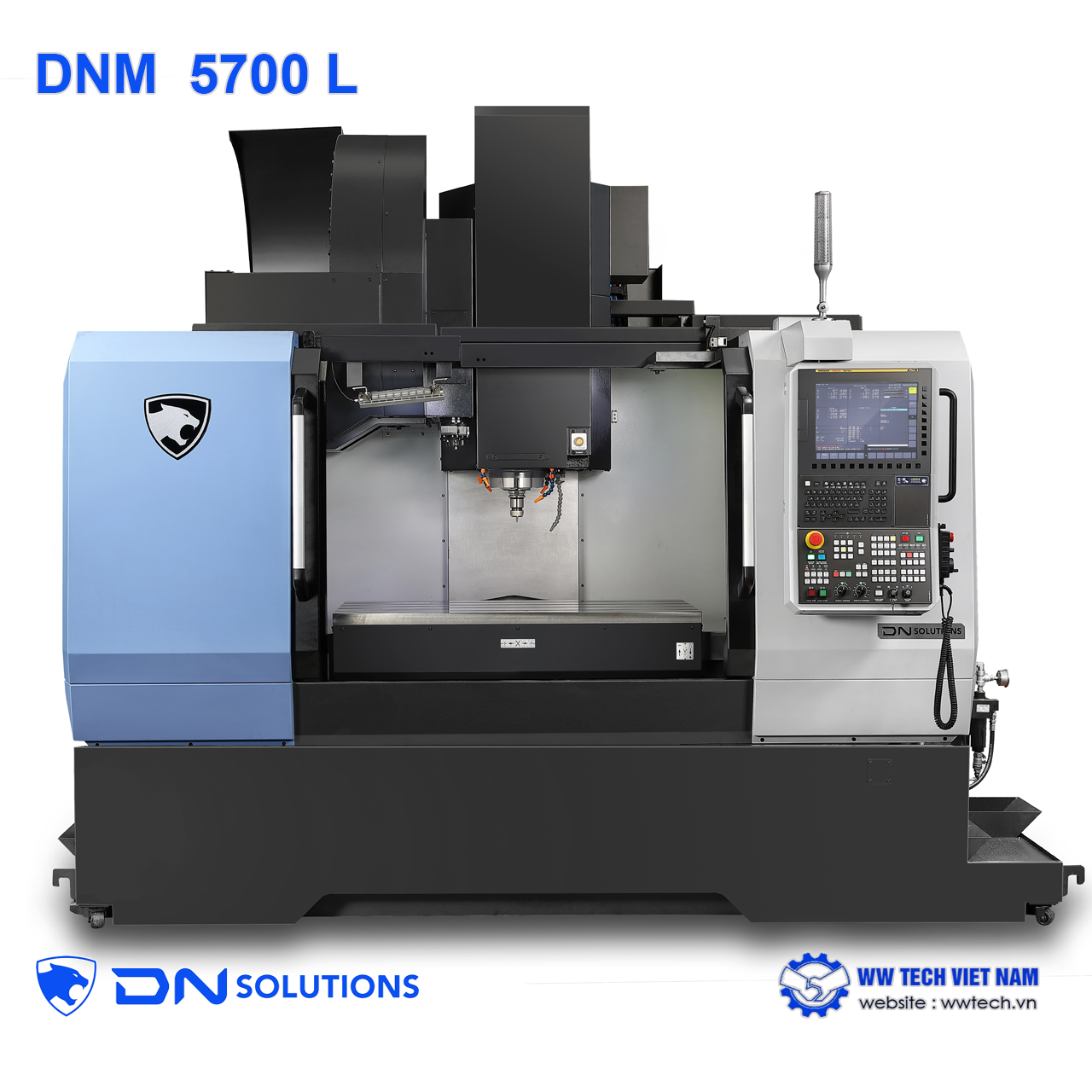

2️⃣. Phiên bản DNM 5700L (Mở rộng hành trình trục X)
Được thiết kế để gia công các chi tiết có chiều dài lớn hơn so với bản tiêu chuẩn.
🔹Hành trình trục (X / Y / Z): 1300 / 570 / 510 mm.
🔹Kích thước bàn máy: 1500 x 570 mm, tải trọng tối đa 1000 kg.
🔹Kích thước và trọng lượng: Do kéo dài hành trình nên chiều rộng máy tăng lên 3350 mm và trọng lượng đạt 7000 kg.

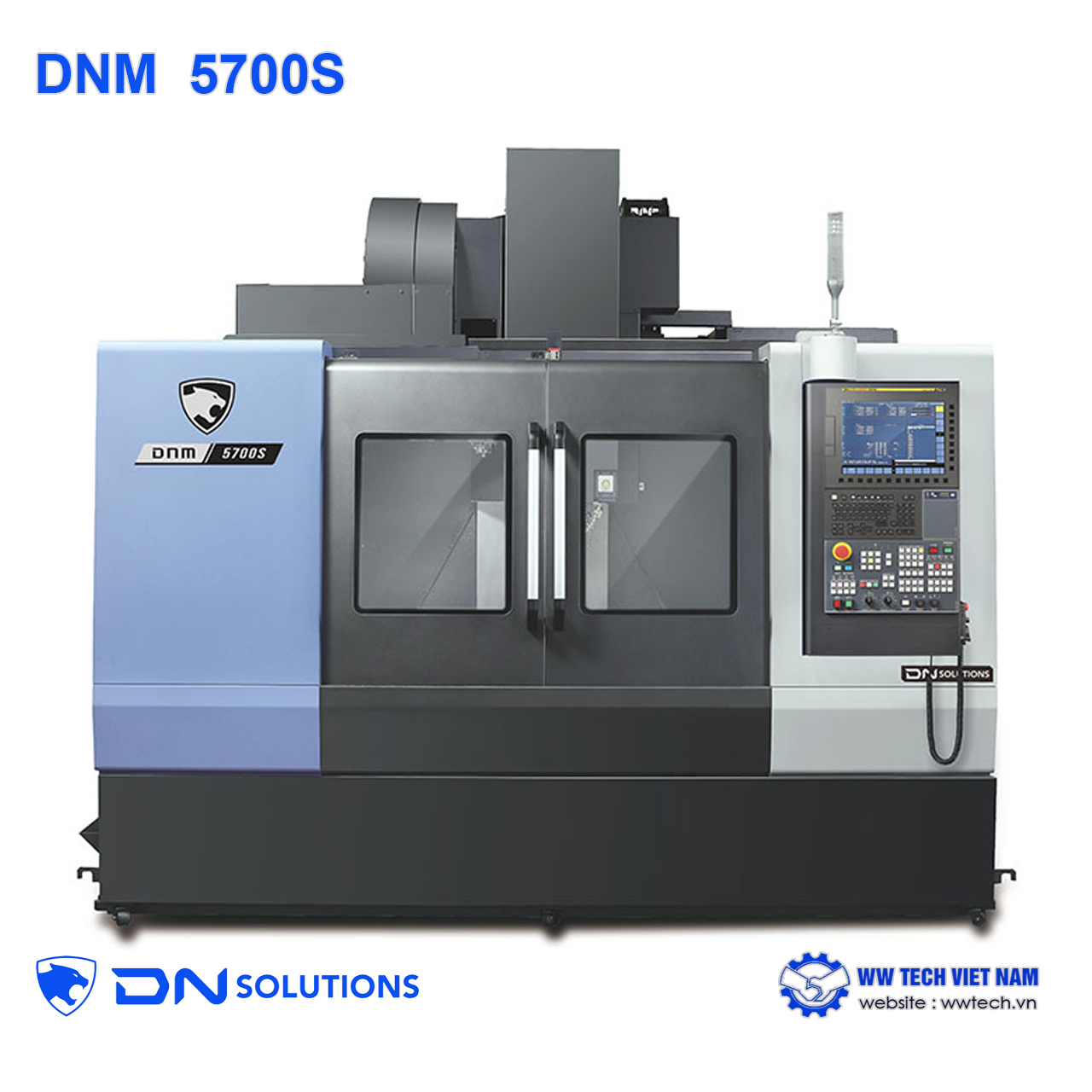

3️⃣. Phiên bản DNM 5700S (Tốc độ và năng suất cao)
Phiên bản này được tối ưu hóa cho các ứng dụng đòi hỏi tốc độ cao và cải thiện gia tốc/giảm tốc để giảm thiểu thời gian chu kỳ.
🔹Tốc độ chạy dao nhanh (X / Y / Z): Đạt 42 / 42 / 36 m/min.
🔹Trục chính: Tốc độ tiêu chuẩn lên đến 15000 vòng/phút (có tùy chọn trục chính tốc độ siêu cao 20000 vòng/phút).
🔹Kích thước bàn máy: 1300 x 570 mm với tải trọng tối đa 800 kg.

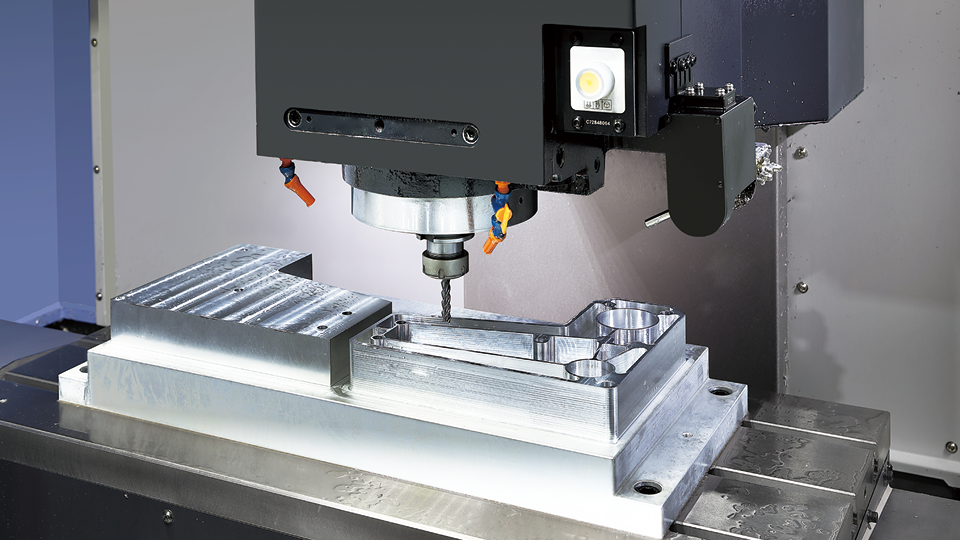

DNM 5700, DNM 5700L, DNM 5700S máy phay cnc

Thông số	DNM 5700	DNM 5700L	DNM 5700S
HÀNH TRÌNH
Hành trình trục X (mm)	1050 mm	1300 mm	1050 mm
Hành trình trục Y (mm)	570 mm	570 mm	570 mm
Hành trình trục Z (mm)	510 mm	510 mm	510 mm
TỐC ĐỘ DAO
Tốc độ không tải trục X (m/phút)	36 m/min	36 m/min	42 m/min
Tốc độ không tải trục Y (m/phút)	36 m/min	36 m/min	42 m/min
Tốc độ không tải trục Z (m/phút)	30 m/min	30 m/min	36 m/min
TRỤC CHÍNH
Tốc độ quay tối đa (vòng/phút)	18.5 r/min	18.5 r/min	18.5 r/min
Công suất trục chính tối đa (kW)	7/24 TAPER kW	117.8 kW	7/24 TAPER kW
Mô men xoắn trục chính tối đa (N·m)	117.8 N·m	7/24 TAPER N·m	117.8 N·m
Kiểu côn trục chính	ISO #40	ISO #40	ISO #40
BÀN MÁY
Chiều dài bàn (mm)	1300 mm	1500 mm	1300 mm
Chiều rộng bàn (mm)	570 mm	570 mm	570 mm
Khối lượng phôi tối đa (kg)	1000 kg	1000 kg	800 kg
KÍCH THƯỚC VÀ TRỌNG LƯỢNG MÁY
Chiều dài (mm)	2413 mm	2413 mm	2413 mm
Chiều cao (mm)	2985 mm	2985 mm	6498 kg
Chiều rộng (mm)	3110 mm	3350 mm	6499 kg
Khối lượng (kg)	6500 kg	7000 kg	6500 kg

4️⃣. Hệ thống thay dao tự động (ATC - Automatic Tool Changer)
🔹Sức chứa dao tiêu chuẩn: 30 đài dao (có thể tùy chọn nâng cấp lên 40 hoặc 60 đài dao).
🔹Loại chuôi dao (Tool shank): Chuẩn BT40, tùy chọn CAT40 hoặc DIN40.
🔹Tốc độ thay dao: Rất ấn tượng với thời gian thay từ dao sang dao (Tool-to-Tool) chỉ mất 1.2 giây và thời gian từ phôi sang phôi (Chip-to-Chip) mất 3.2 giây, giúp giảm thiểu tối đa thời gian không gia công.

5️⃣. Hệ thống điều khiển, phần mềm và Tự động hóa
🔹Bộ điều khiển (CNC): Tương thích với các hệ điều khiển tiên tiến nhất hiện nay bao gồm DN Solutions FANUC i Plus (với giao diện iHMI màn hình 15 inch), SIEMENS S828D (màn hình 15.6 inch) và HEIDENHAIN TNC620. Các phiên bản của Fanuc và Siemens đều tích hợp sẵn bàn phím QWERTY.
🔹Phần mềm EZ Work: Gói phần mềm độc quyền của DN Solutions giúp người vận hành thao tác nhanh chóng hơn, giảm thời gian thiết lập (setup), kiểm soát lượng ăn dao thích ứng (Adaptive Feed Control), đo tỷ lệ vận hành và bù nhiệt máy.
🔹Giải pháp Tự động hóa: DNM 5700 hoàn toàn có khả năng tương thích và tích hợp với hệ thống AWC (Auto Work-piece Changer) bao gồm bản Multi Level AWC. Hệ thống lưu trữ phôi này cung cấp tùy chọn thay palet linh hoạt với sức chứa nhiều cấp, xử lý được phôi có trọng lượng lên tới 300 kg và đường kính tối đa 550 mm (tương ứng với pallet 500 x 500 mm), hỗ trợ sản xuất tự động hàng loạt liên tục và không cần người trực máy

Vật liệu gia công
Các dòng máy trung tâm gia công đứng DNM 5700, DNM 5700L và DNM 5700S được thiết kế để xử lý đa dạng các loại vật liệu công nghiệp phổ biến, bao gồm:
🔹Thép: Đây là vật liệu gia công rất phổ biến trên dòng DNM. Máy có tùy chọn trang bị băng tải phôi dạng bản lề (Hinged belt), được thiết kế chuyên dụng và phù hợp nhất cho quá trình gia công thép để dọn dẹp các phôi cắt dài ,,.
🔹Gang và vật liệu đúc: Các dòng máy này có khả năng gia công vật liệu gang hoặc hợp kim đúc, tương ứng với tùy chọn cấu hình băng tải phôi từ tính (Magnetic scraper) rất lý tưởng để xử lý các phôi vụn trong quá trình đúc ,,.
🔹Nhôm / Hợp kim nhôm : Máy được ứng dụng mạnh mẽ trong việc cắt gọt các phôi liệu bằng nhôm trong sản xuất hàng loạt .

Sản phẩm và ứng dụng gia công
Với thiết kế từ tiêu chuẩn đến mở rộng và tốc độ cao, các dòng máy này sản xuất ra nhiều loại chi tiết khác nhau:
🔹Bánh xe nhôm (Aluminum wheels): Dòng máy DNM thường xuyên được lắp đặt và tích hợp trực tiếp vào các dây chuyền tự động hóa (kết hợp với robot) để sản xuất hàng loạt bánh xe nhôm.
🔹Khuôn mẫu (Die mold): Ứng dụng này đặc biệt nổi bật ở dòng máy DNM 5700S (phiên bản tốc độ cao). Nhờ trang bị trục chính tốc độ cao (lên tới 15.000 hoặc tùy chọn 20.000 vòng/phút), tốc độ chạy dao nhanh (rapid feedrates) và hệ thống làm mát đai ốc bi, máy giải quyết cực kỳ hiệu quả các bài toán phay khuôn mẫu đòi hỏi độ chính xác cao ,.
🔹Các chi tiết đúc và linh kiện máy móc (Die-casting parts): Ứng dụng rộng rãi trong việc gia công định hình các chi tiết đúc ,,.
🔹Các chi tiết dạng thanh, trục có chiều dài lớn: Cụ thể với phiên bản DNM 5700L, nhờ hành trình trục X được thiết kế mở rộng lên tới 1.3 mét, máy cung cấp khả năng linh hoạt tuyệt vời để gia công các sản phẩm hoặc đồ gá có kích thước và chiều dài lớn hơn nhiều so với bản tiêu chuẩn.

🧰 WW Tech Việt Nam là đại diện phân phối được DN Solutions uỷ quyền.
Chúng tôi cam kết mang đến cho khách hàng: Sản phẩm chính hãng 100%, xuất xứ rõ ràng
🔹 Thời gian giao hàng nhanh, đáp ứng tiến độ sản xuất .
🔹 Chi phí tối ưu, cạnh tranh trên thị trường.
🔹 Dịch vụ kỹ thuật chuyên sâu, hỗ trợ dài hạn với đội ngũ Kỹ thuật cao cấp, Kỹ sư có chuyên môn sâu, được đào tạo tại nước ngoài, am hiểu các dòng máy DN Solutions và các hệ thống điều khiển CNC phổ biến.
🔹 Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật 24/7, phản hồi nhanh mọi yêu cầu từ khách hàng.

📢 Doanh nghiệp gia công cơ khí chính xác, Nhà máy sản xuất thiết bị công nghiệp, khuôn mẫu, linh kiện điện tử. Các khu công nghiệp, khu chế xuất, trung tâm gia công CNC ....quan tâm đến sản phẩm : dòng DNM 5700, Máy phay CNC, Máy phay đứng 3 trục, máy phay hiệu suất cao.
Muốn biết thêm chi tiết về các sản phẩm này.
Xin vui lòng liên hệ ngay chúng tôi để được hỗ trợ.

Từ khóa: WW Tech Việt Nam, DN Solutions, Doosan, máy CNC, máy móc DN Solutions, DNM 5700, máy phay CNC, DNM 5700L, DNM 5700S, máy phay đứng CNC, Doosan linh kiện máy CNC, ww tech vietnam
