Dòng máy DNM 6700 của hãng DN Solutions là trung tâm gia công đứng tiêu chuẩn toàn cầu, nổi bật với không gian gia công lớn nhất trong phân khúc của nó, mang lại năng suất và độ chính xác cao. - DNM 6700 cũng được trang bị trục chính truyền động trực tiếp giúp giảm rung và tiếng ồn, sử dụng hệ thống bôi trơn bằng mỡ thân thiện với môi trường cho các thanh dẫn hướng con lăn (roller guideways), và tích hợp hệ thống bù nhiệt tiêu chuẩn. - Dòng DNM 6700 được chia thành 3 phiên bản chính dựa trên chiều dài hành trình trục X: DNM 6700 (Tiêu chuẩn), DNM 6700L (Mở rộng) và DNM 6700XL (Hành trình cực lớn) được tối ưu hóa đặc biệt cho các phôi có kích thước và chiều dài cực lớn.

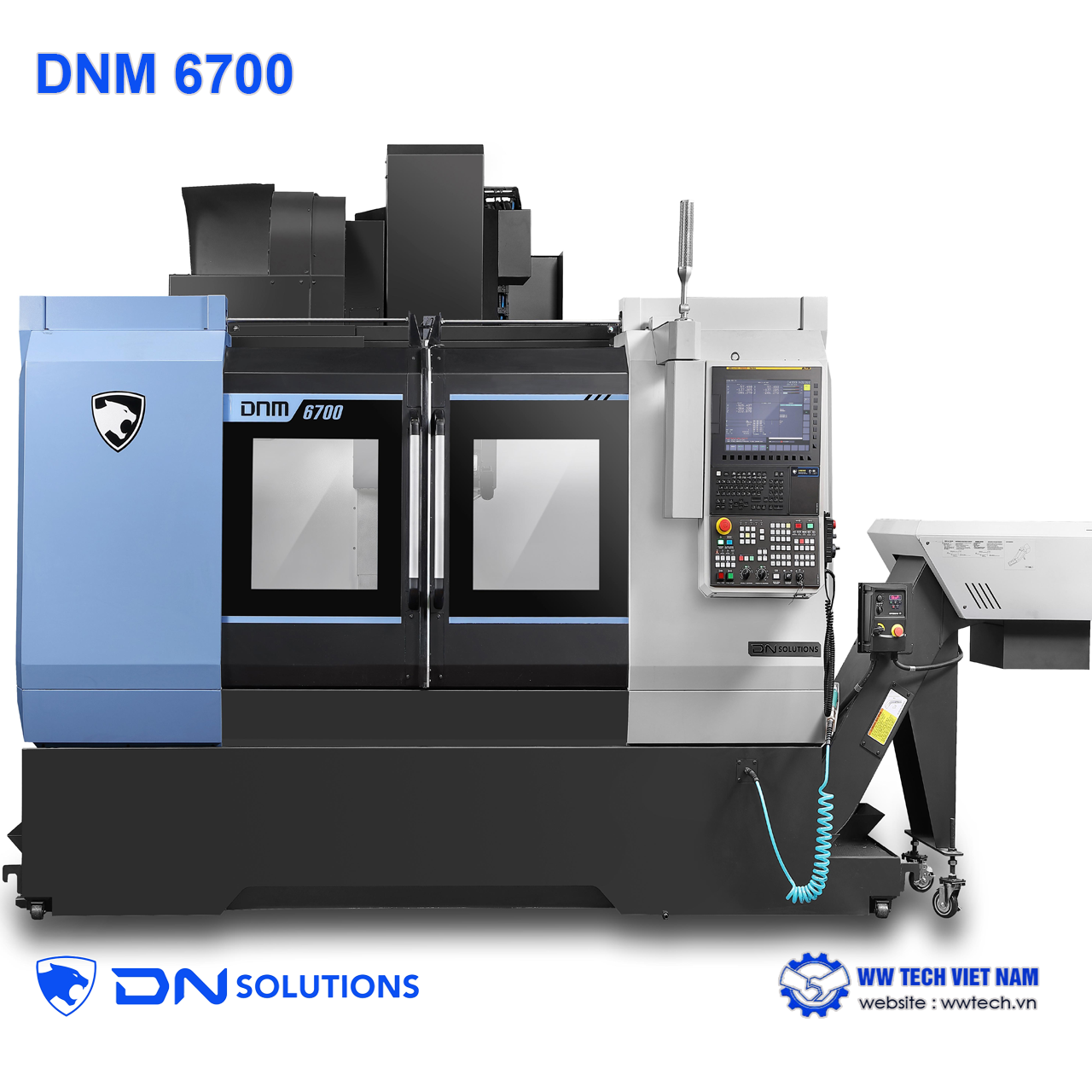

1. Thông số kỹ thuật các phiên bản DNM 6700 (Bản Tiêu chuẩn):
🔹Hành trình trục (X / Y / Z): 1300 / 670 / 625 mm.
🔹Tốc độ chạy dao nhanh (X / Y / Z): 36 / 36 / 30 m/min.

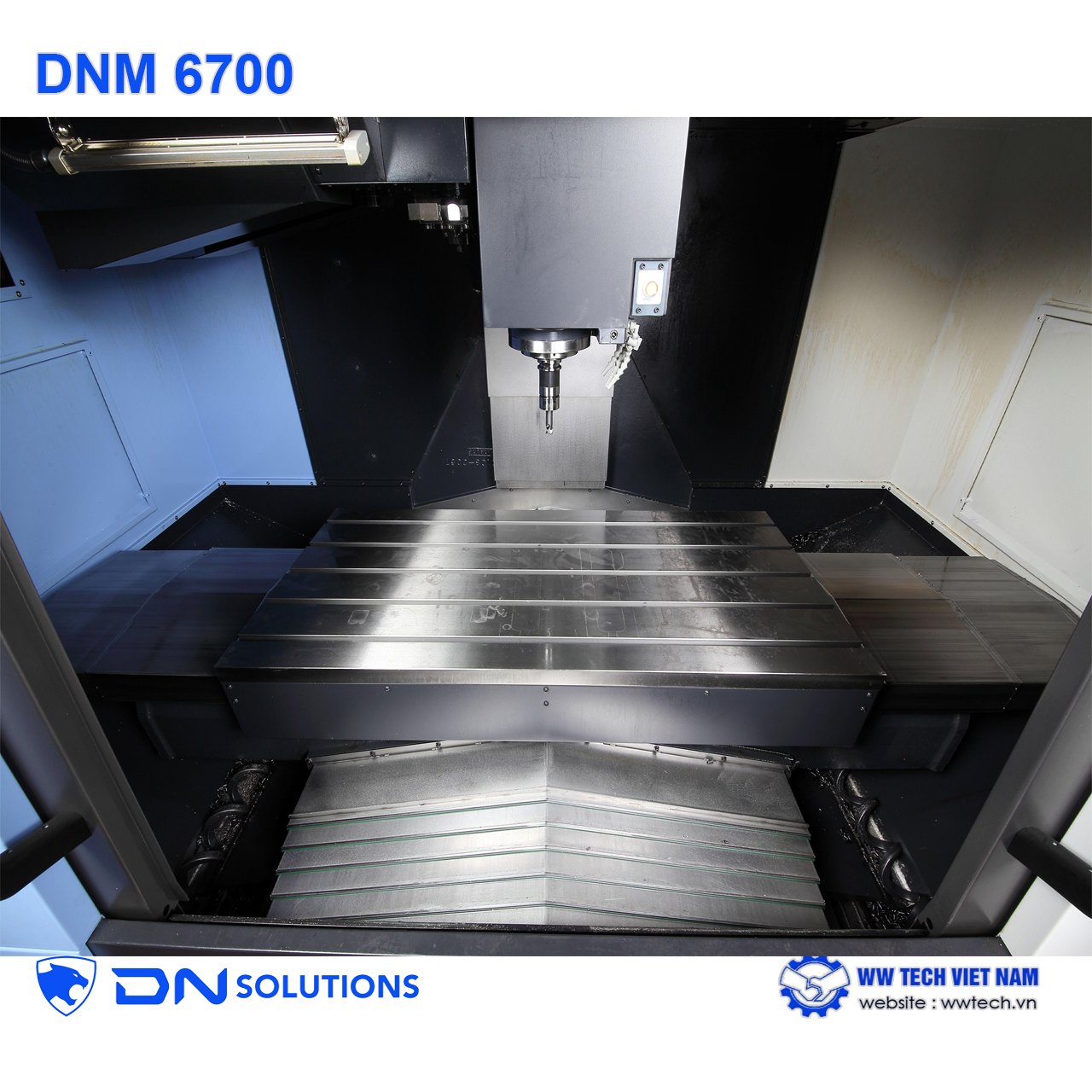

🔹Kích thước bàn máy: 1500 x 670 mm, tải trọng tối đa lên tới 1300 kg.
🔹Kích thước và trọng lượng: Kích thước (Dài x Rộng x Cao) 2597 x 3350 x 3120 mm, trọng lượng 8500 kg.

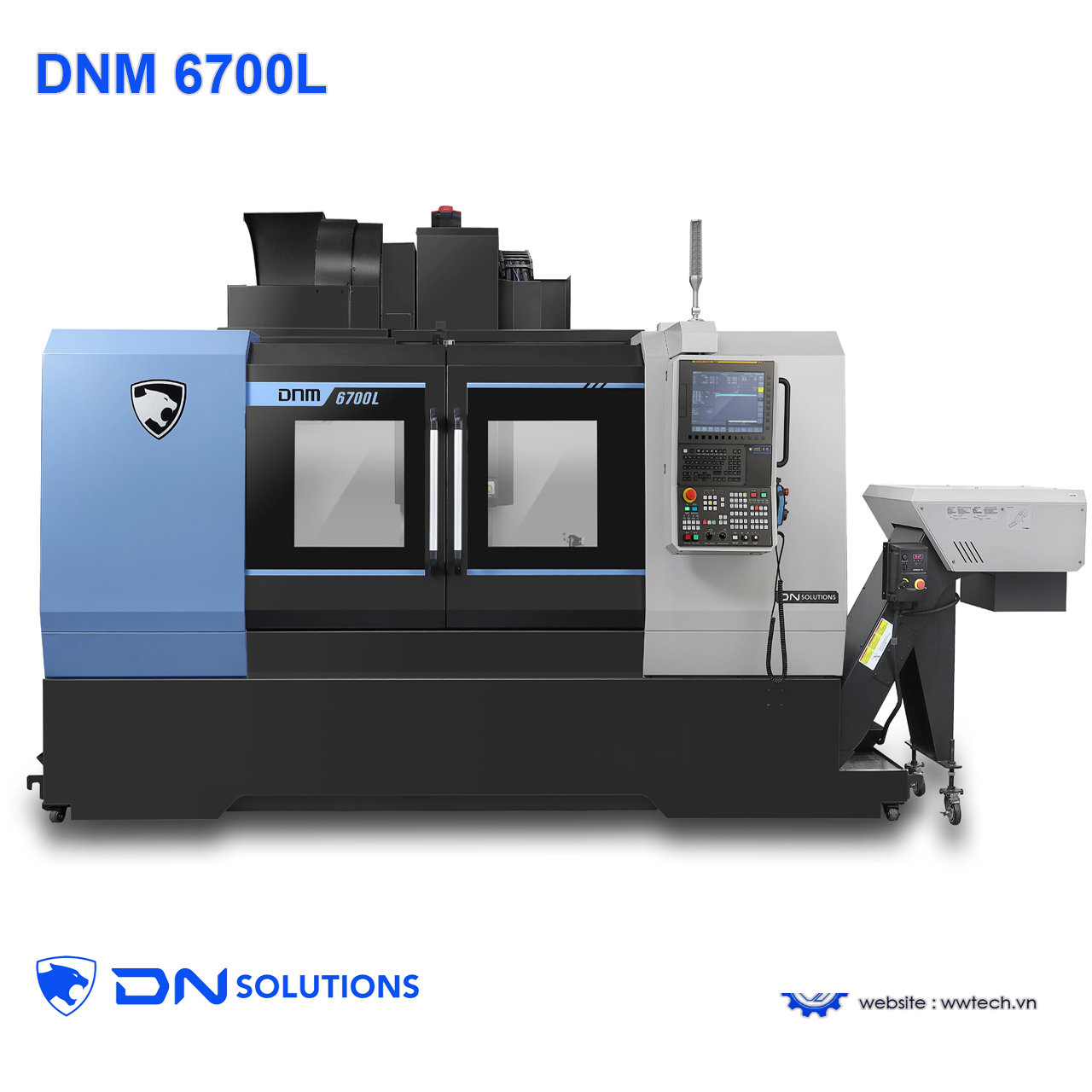

DNM 6700L (Mở rộng hành trình trục X lên 1.5 mét):
🔹Hành trình trục (X / Y / Z): 1500 / 670 / 625 mm.
🔹Tốc độ chạy dao nhanh (X / Y / Z): 36 / 36 / 30 m/min.
🔹Kích thước bàn máy: 1600 x 670 mm, tải trọng tối đa 1300 kg.
🔹Kích thước và trọng lượng: Kích thước (Dài x Rộng x Cao) 2597 x 3650 x 3120 mm,trọng lượng đạt 9000 kg.

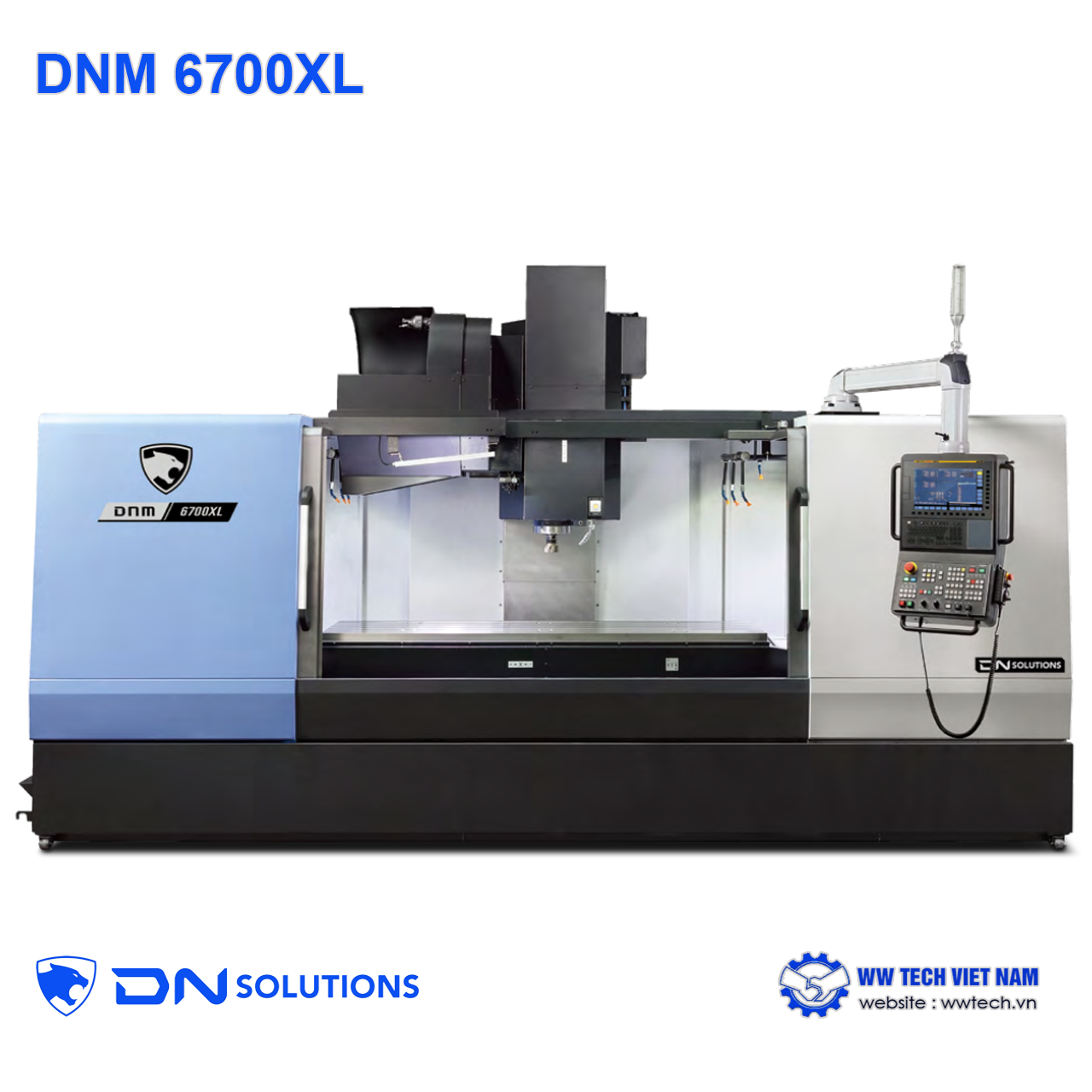

DNM 6700XL (Hành trình trục X cực lớn lên tới 2.1 mét):
🔹Hành trình trục (X / Y / Z): 2100 / 670 / 625 mm.
🔹Tốc độ chạy dao nhanh (X / Y / Z): 30 / 30 / 30 m/min (giảm một chút so với hai bản trên do kích thước khung máy lớn).
🔹Kích thước bàn máy: Rất lớn, đạt 2200 x 670 mm, tải trọng tối đa 1300 kg.
🔹Kích thước và trọng lượng: Kích thước (Dài x Rộng x Cao) 2970 x 4800 x 3120 mm, trọng lượng máy đạt 10.000 kg.
Thông số
DNM 6700
DNM 6700L
DNM 6700XL
HÀNH TRÌNH
Hành trình trục X (mm)
1300 mm
1500 mm
2100 mm
Hành trình trục Y (mm)
670 mm
670 mm
670 mm
Hành trình trục Z (mm)
625 mm
625 mm
625 mm
TỐC ĐỘ DAO
Tốc độ không tải trục X (m/phút)
36 m/min
36 m/min
30 m/min
Tốc độ không tải trục Y (m/phút)
36 m/min
36 m/min
30 m/min
Tốc độ không tải trục Z (m/phút)
30 m/min
30 m/min
30 m/min
TRỤC CHÍNH
Tốc độ quay tối đa (vòng/phút)
8000 r/min
8000 r/min
8000 r/min
Công suất trục chính tối đa (kW)
18.5 kW
18.5 kW
18.5 kW
Mô men xoắn trục chính tối đa (N·m)
117.8 N·m
117.8 N·m
117.8 N·m
Kiểu côn trục chính
ISO #40{7/24 TAPER}
ISO #40{7/24 TAPER}
ISO #40{7/24 TAPER}
BÀN MÁY
Chiều dài bàn (mm)
1500 mm
1600 mm
2200 mm
Chiều rộng bàn (mm)
670 mm
670 mm
670 mm
Khối lượng phôi tối đa (kg)
1300 kg
1300 kg
1300 kg
KÍCH THƯỚC VÀ TRỌNG LƯỢNG MÁY
Chiều dài (mm)
2597 mm
2597 mm
2970 mm
Chiều cao (mm)
3120 mm
3120 mm
3120 mm
Chiều rộng (mm)
3350 mm
3650 mm
4800 mm
Khối lượng (kg)
8500 kg
9000 kg
10000 kg
2. Hệ thống Trục chính (Spindle)
Cả 3 phiên bản đều sử dụng trục chính chuẩn chuôi dao ISO #40 (7/24 Taper).
Tốc độ trục chính tiêu chuẩn là 8000 vòng/phút (có các tùy chọn nâng cấp lên 12000 hoặc 15000 vòng/phút).
Công suất trục chính đạt 18.5 kW (tương đương 24.8 Hp) và mô-men xoắn đạt 117.8 N·m. DN Solutions cũng cung cấp tùy chọn phiên bản mô-men xoắn cao đạt tới 286 N·m.
3. Hệ thống Thay dao tự động (ATC)
- Sức chứa dao: Tiêu chuẩn 30 đài dao (có thể tùy chọn 40 hoặc 60 đài dao).
- Tốc độ thay dao: Thời gian thay từ dao sang dao (Tool-to-Tool) đạt 1.2 giây và thời gian từ phôi sang phôi (Chip-to-Chip) vào khoảng 3.5 giây.
4. Phần mềm Điều khiển và Tự động hóa
- Hệ điều khiển CNC: Hỗ trợ đa dạng các bộ điều khiển phổ biến như DN Solutions FANUC i Plus (với màn hình iHMI 15 inch), SIEMENS S828D (màn hình 15.6 inch), HEIDENHAIN TNC620 (màn hình 15.6 inch) và MITSUBISHI M80A.
- Phần mềm hỗ trợ: Được tích hợp gói phần mềm EZ Work độc quyền của DN Solutions hỗ trợ bù nhiệt, kiểm soát ăn dao thích ứng, hướng dẫn thiết lập chu trình và quản lý tuổi thọ dao cụ một cách trực quan.
- Khả năng Tự động hóa: Tương tự như dòng 4500 và 5700, máy DNM 6700 cũng có khả năng kết nối hoàn hảo với hệ thống thay phôi tự động AWC (Auto Work-piece Changer) (bao gồm cả phiên bản Multi Level nhiều cấp) với sức chứa pallet lớn, hỗ trợ lý tưởng cho việc sản xuất hàng loạt tự động 24/7
DNM 6700XL hành trình trục X đạt tới mức cực đại 2.1 mét (2100 mm) Cung cấp giải pháp tối thượng để gia công các chi tiết có chiều dài "khủng", các thanh ray hoặc tổ hợp đồ gá phức tạp
5. Vật liệu gia công Nhờ được trang bị các tùy chọn trục chính linh hoạt (bao gồm cả trục chính tốc độ cao và trục chính mô-men xoắn cao), dòng DNM 6700 xử lý hiệu quả nhiều vật liệu công nghiệp khác nhau:
- Thép (Steel): Máy gia công thép rất tốt, đặc biệt khi kết hợp với cấu hình băng tải phôi dạng bản lề (Hinged belt) để dọn dẹp các phoi cắt dài.
- Gang và các hợp kim đúc (Cast Iron / Die-casting materials): Dòng máy này được hỗ trợ tùy chọn cấu hình băng tải phôi từ tính (Magnetic scraper), thiết kế cực kỳ lý tưởng để xử lý các phoi vụn sinh ra từ quá trình gia công vật liệu gang hoặc chi tiết đúc.
- Nhôm / Hợp kim nhôm (Aluminum): Dòng máy DNM nói chung thường xuyên được sử dụng để gia công các vật liệu bằng nhôm.
6. Sản phẩm và ứng dụng gia công : Là dòng máy đa dụng (General Purpose) mang lại năng suất và độ chính xác cao, dòng DNM 6700 nhắm đến các bộ phận có kích thước lớn hơn đáng kể so với dòng DNM 4500 hay 5700:
- Các chi tiết đúc: Máy đặc biệt phù hợp để gia công định hình, phay gọt các linh kiện và bộ phận đúc nguyên khối.
- Chi tiết, phôi khuôn có tải trọng lớn: Với bàn máy kích thước lớn và khả năng chịu tải trọng tối đa lên tới 1300 kg, cả 3 phiên bản đều dễ dàng đáp ứng việc gia công các khuôn mẫu hoặc chi tiết máy rất nặng.
- Sản xuất bánh xe nhôm hàng loạt: Dòng DNM có khả năng tích hợp linh hoạt với hệ thống tay máy robot để tạo thành dây chuyền sản xuất tự động cho bánh xe nhôm.
- Các chi tiết dạng thanh, trục, đồ gá có chiều dài cực lớn: Đây là ứng dụng thế mạnh và khác biệt nhất của dòng máy này nhờ thiết kế hành trình trục X siêu dài:
- DNM 6700L: Lý tưởng cho các chi tiết hoặc đồ gá dài, nhờ trục X được kéo dài lên 1.5 mét (1500 mm).
- DNM 6700XL: Cung cấp giải pháp tối thượng để gia công các chi tiết có chiều dài "khủng", các thanh ray hoặc tổ hợp đồ gá phức tạp nhờ hành trình trục X đạt tới mức cực đại 2.1 mét (2100 mm)
