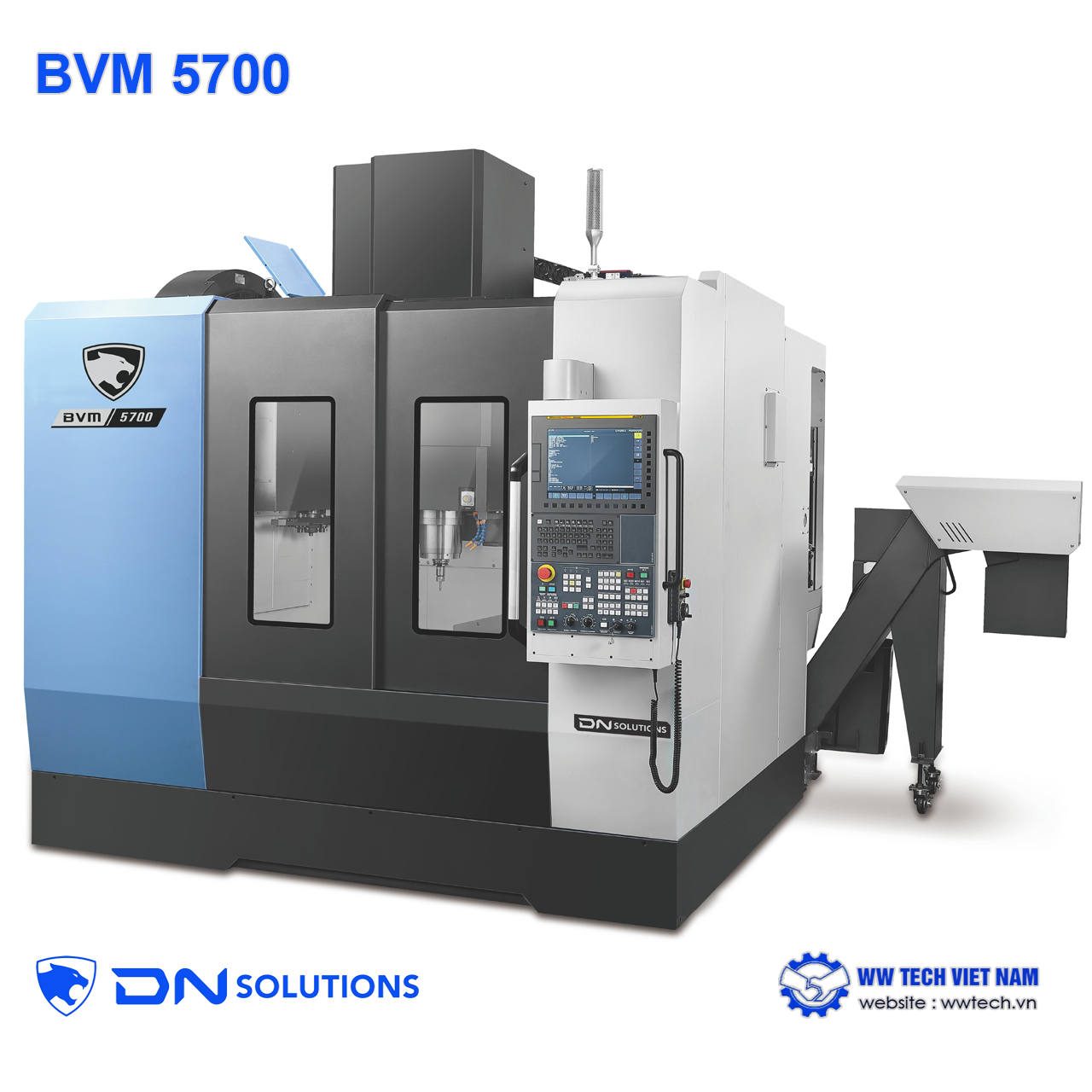

📌 Đặc điểm kỹ thuật nổi bật

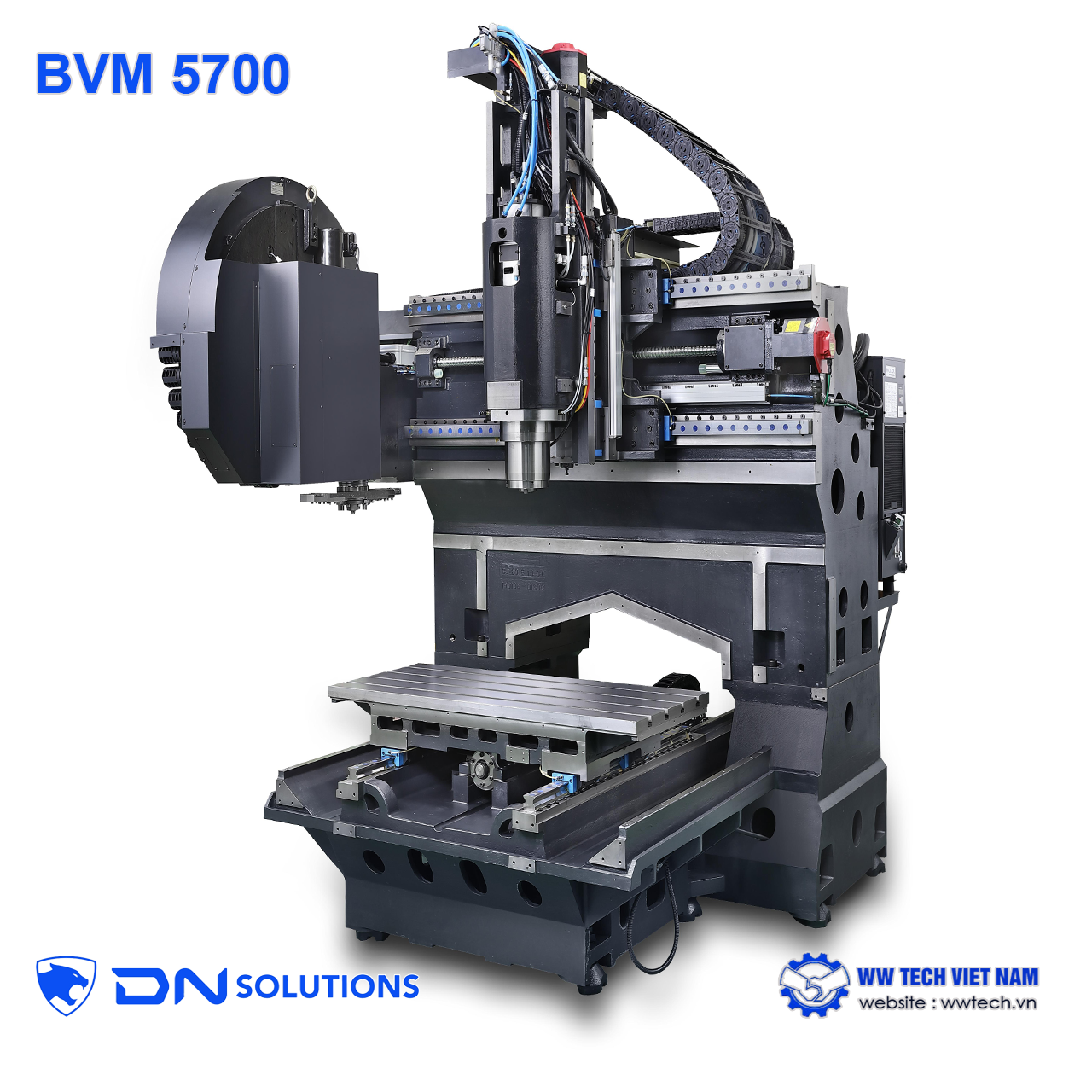

🔹Cấu trúc khung cầu cứng vững: Giúp tối ưu hóa độ cứng và sự ổn định, đảm bảo độ chính xác cao ngay cả khi thực hiện các nguyên công gia công hạng nặng.
🔹Trục chính (Spindle) tốc độ cao và mạnh mẽ: Sử dụng trục chính dạng tích hợp (built-in) tiêu chuẩn với tốc độ lên đến 15000 vòng/phút, công suất đạt 18.5 / 37 kW và mô-men xoắn lớn 214 N·m giúp năng cao hiệu suất cắt gọt.
🔹Hành trình gia công và bàn máy: Kích thước hành trình trục X / Y / Z lần lượt là 1050 / 570 / 460 mm. Bàn máy có kích thước 1300 x 570 mm, cho phép sức chịu tải tối đa lên tới 1000 kg, được đánh giá là lớn nhất trong cùng phân khúc.
🔹Tốc độ chạy dao nhanh: Nhờ tối ưu hệ thống truyền động, tốc độ di chuyển nhanh (rapid traverse) lên đến 42 m/phút (đối với trục X, Y) và 36 m/phút (trục Z). Gia tốc các trục đạt 0.5 / 0.5 / 0.4 G giúp giảm thời gian không cắt gọt.
🔹Thời gian thay dao cực ngắn: Ổ tích dao tiêu chuẩn 30 dao (hoặc tùy chọn 40 dao) với thời gian thay dao từ dao đến dao (Tool-to-tool) cực kỳ nhanh, chỉ mất 1.3 giây và Chip-to-chip là 5.5 giây.
🔹Công nghệ kiểm soát nhiệt độ & Bề mặt gia công: Trang bị tính năng bù trừ nhiệt trục chính và hệ thống làm mát đai ốc vít me bi tiêu chuẩn để giảm thiểu biến dạng nhiệt. Máy được trang bị công nghệ SSP (Smooth Surface Package) giúp tạo ra các bề mặt hoàn thiện với chất lượng cực cao.
🔹Hệ thống thoát phoi nhanh: Sử dụng 2 cuộn xoắn phoi (screw coil) bên trong giúp giải phóng phoi ra khỏi vùng gia công nhanh chóng.
🔹BVM 5700 được trang bị các hệ điều khiển tiên tiến nhằm tối đa hóa năng suất và mang lại sự tiện lợi cho người dùng, bao gồm 3 hệ điều khiển tiêu chuẩn và tùy chọn:
1. Hệ điều khiển FANUC i Plus (F0i PLUS)
Giao diện và thiết kế: Trang bị màn hình màu 15 inch kết hợp với bảng điều khiển có thiết kế tiện dụng, bao gồm bàn phím QWERTY, cổng USB và giao diện thẻ nhớ PCMCIA. Đặc biệt, tùy chọn màn hình cảm ứng iHMI mang lại giao diện trực quan, giúp người dùng thao tác nhanh chóng và dễ dàng trong việc lập trình, gia công.
Phần mềm EZ Work: Hệ điều khiển được tích hợp bộ phần mềm độc quyền EZ Work của DN Solutions, cung cấp loạt tính năng giúp giảm thời gian thiết lập và bảo vệ máy như: quản lý dao cụ (Tool Management), hướng dẫn xử lý và phục hồi lỗi thay dao (ATC Recovery), giám sát tải dao để cảnh báo mài mòn (Tool Load Monitoring), điều khiển bước tiến dao thích ứng (AFC) giúp chống gãy dao và chức năng bù trừ nhiệt độ để đảm bảo độ chính xác.
Dữ liệu và lưu trữ: Trang bị bộ nhớ 2MB tiêu chuẩn (có thể mở rộng) và hỗ trợ công cụ lập trình đối thoại EZ-guide i.
2. Hệ điều khiển HEIDENHAIN TNC620
Cấu hình phần cứng: Sở hữu phần cứng tối ưu hóa điều khiển chuyển động với màn hình 15.6 inch, không gian lưu trữ bộ nhớ lớn 21GB và khả năng đọc trước khối lệnh (look-ahead) tốc độ cao.
Chức năng tiện ích: Quản lý dữ liệu thân thiện qua cấu trúc thư mục, hỗ trợ chu trình đo chạm và tự động tối ưu hóa động học của máy (KinematicsOpt & KinematicComp). Ngoài ra, nó cũng tích hợp sẵn mô phỏng đồ họa và các chu trình mẫu cho các ứng dụng đa dạng.
3. Hệ điều khiển HEIDENHAIN TNC7
Màn hình siêu lớn và trực quan: Cải tiến mạnh mẽ với màn hình cảm ứng kích thước 24 inch, cho phép thực hiện các thao tác từ lập trình, xác thực chương trình đến thiết lập máy trực tiếp trên màn hình thông qua giao diện tùy chỉnh.
Thông số phần cứng vượt trội: Có bộ nhớ chương trình siêu lớn lên tới 189GB và khả năng đọc trước tới 5000 khối lệnh (blocks).
Công nghệ an toàn và nâng cao: Được trang bị tính năng lập trình đồ họa bằng chu trình đo chạm (Touch Probe Cycles), tự động đo lường động học (KinematicsOpt) và đặc biệt là tính năng kiểm soát và chống va chạm nâng cao (DCMv2 - Dynamic Collision Monitoring) giúp gia tăng độ an toàn tuyệt đối khi vận hành.
📌 Ứng dụng trong sản xuất :
- Hệ thống của máy và các tùy chọn ngoại vi (như các loại băng tải phoi chuyên biệt) được thiết kế để gia công hoàn hảo các kim loại như thép và gang . Ngoài ra, mô-men xoắn mạnh mẽ (214 N·m) kết hợp với chất lượng trục chính cao cho phép máy có thể cắt gọt tốt nhiều loại vật liệu kim loại có độ cứng cao khác
- Nhờ đặc tính độ cứng cao và tốc độ lớn, BVM 5700 lý tưởng cho các nhà máy chuyên gia công chính xác và gia công hạng nặng. Máy cũng là sự lựa chọn ưu việt trong ngành công nghiệp chế tạo khuôn đúc, gia công các chi tiết kim loại có khối lượng lớn lên tới 1 tấn, các khuôn mẫu đúc kim loại chính xác, hoặc các chi tiết cơ khí đòi hỏi độ bóng bề mặt khắt khe do được can thiệp bởi công nghệ SSP | THÔNG SỐ KỸ THUẬT | BVM 5700 |
| HÀNH TRÌNH | |
| Hành trình trục X (mm) | 1050 mm |
| Hành trình trục Y (mm) | 570 mm |
| Hành trình trục Z (mm) | 460 mm |
| TỐC ĐỘ DAO | |
| Tốc độ không tải trục X (m/phút) | 42 m/min |
| Tốc độ không tải trục Y (m/phút) | 42 m/min |
| Tốc độ không tải trục Z (m/phút) | 36 m/min |
| TRỤC CHÍNH | |
| Tốc độ quay tối đa (vòng/phút) | 37 r/min |
| Công suất trục chính tối đa (kW) | 37 kW |
| Mô men xoắn trục chính tối đa (N·m) | 214 N·m |
| Kiểu côn trục chính | ISO #40 |
| BÀN MÁY | |
| Chiều dài bàn (mm) | 1300 mm |
| Chiều rộng bàn (mm) | 570 mm |
| Khối lượng phôi tối đa (kg) | 1000 kg |
| KÍCH THƯỚC VÀ TRỌNG LƯỢNG MÁY | |
| Chiều dài (mm) | 3080 mm |
| Chiều cao (mm) | 2890 mm |
| Chiều rộng (mm) | 2560 mm |
| Khối lượng (kg) | 7500 kg |
