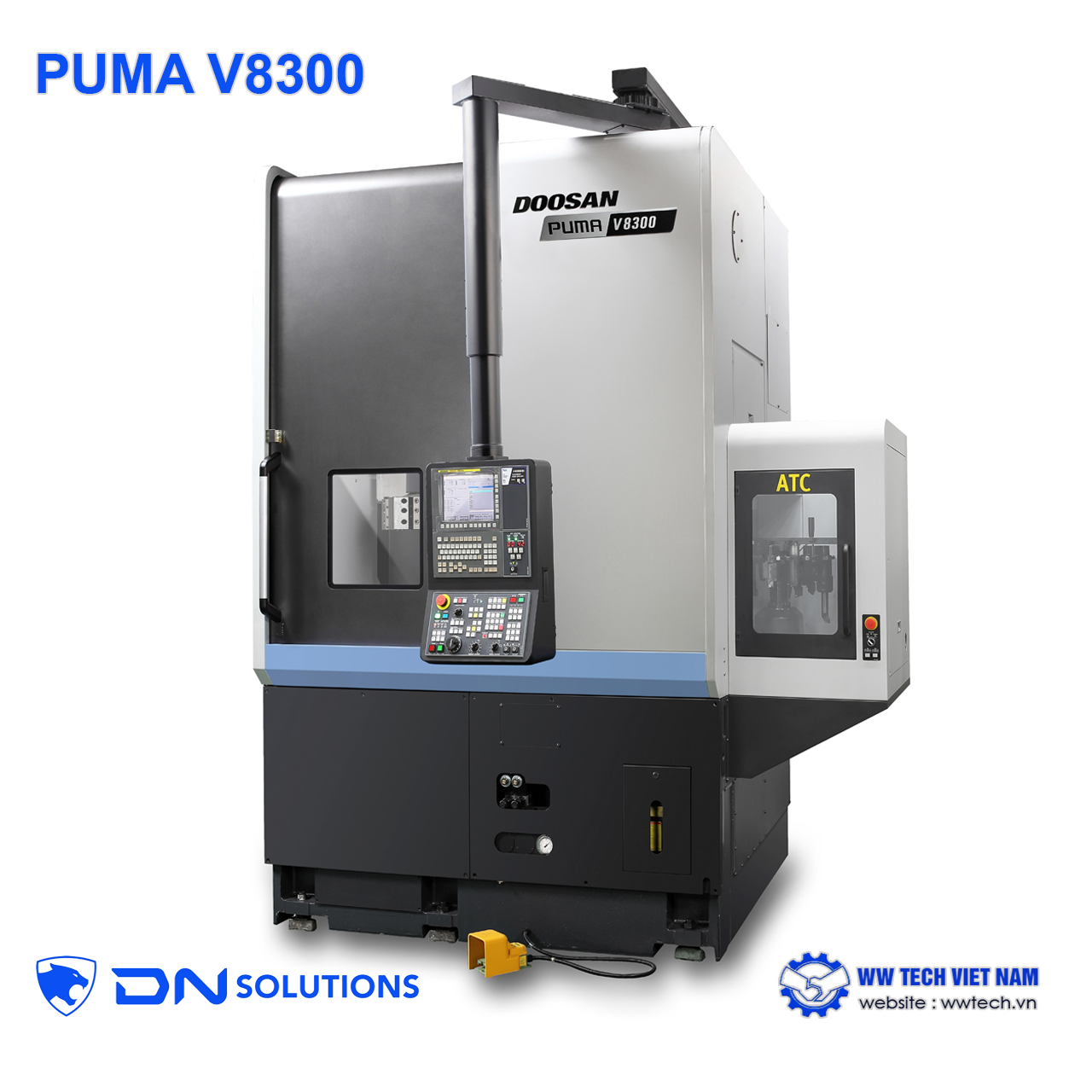

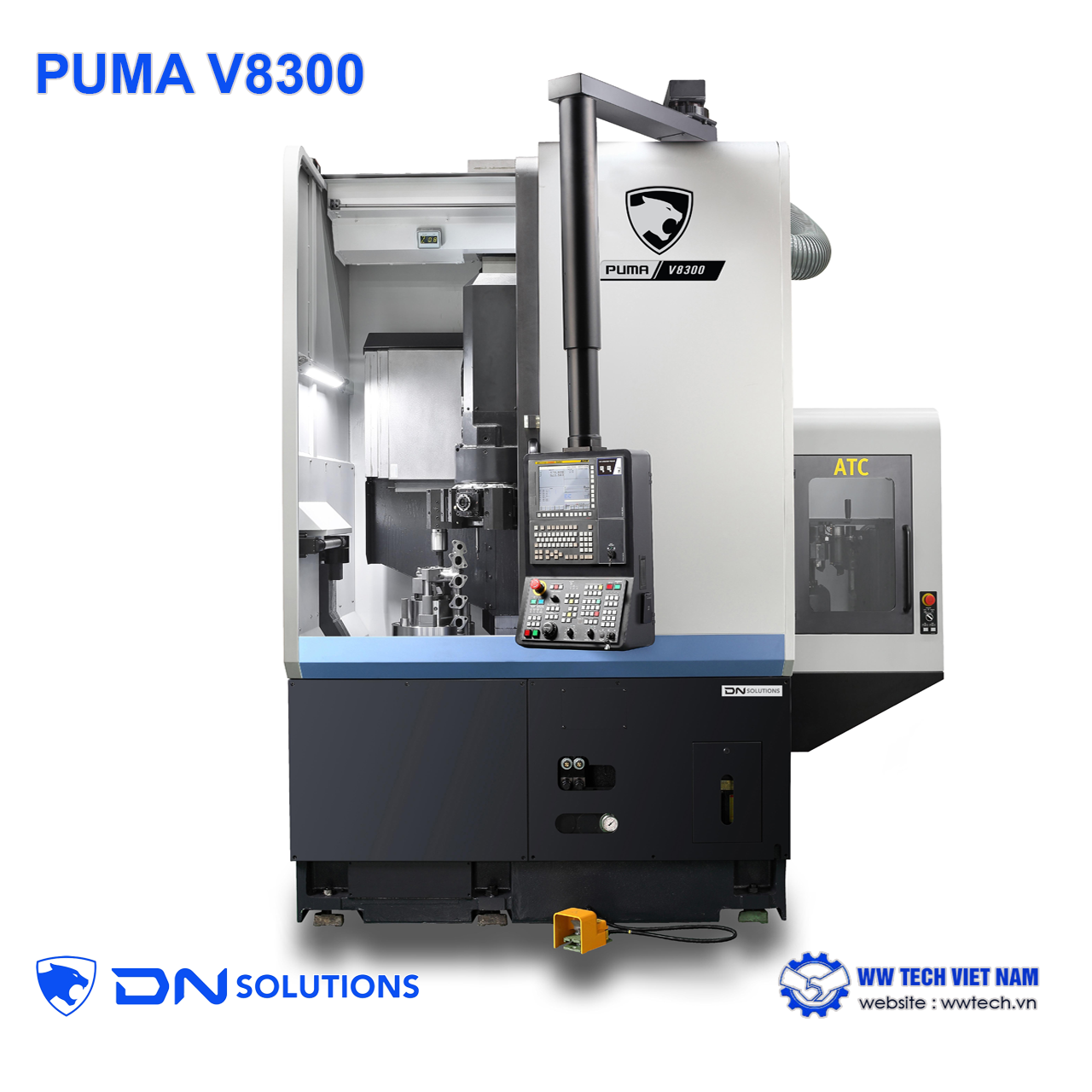

PUMA V8300 máy tiện đứng cỡ trung
Đăng ngày 16-08-2026 03:53:05 AM - 41 Lượt xem
Mã sản phẩm: PUMA V8300
Dòng máy tiện đứng trung bình PUMA V8300/9300 của DN Solutions được thiết kế với đường kính tiện tối đa rất lớn, có thể sử dụng nhiều loại mâm cặp từ 15" đến 32", để phục vụ các yêu cầu gia công phôi lớn nặng và phức tạp đòi hỏi công suất mạnh mẽ, độ tin cậy cực cao và hiệu suất cắt gọt nặng vượt trội.
Ứng dụng: Lý tưởng cho việc gia công các chi tiết lớn, nặng và phức tạp trong ngành công nghiệp ô tô, hàng không vũ trụ và sản xuất công nghiệp nói chung.

Chi tiết sản phẩm

1. Đặc điểm kỹ thuật nổi bật
Cấu trúc vững chắc và chống rung động: Thiết kế thân máy tích hợp hệ thống dẫn hướng dạng hộp (box guideway) và khung bệ máy được gia cố chắc chắn giúp triệt tiêu rung động, đảm bảo độ chính xác gia công cao và độ ổn định lâu dài khi cắt gọt nặng liên tục.
Kích thước gia công lớn:
- Đường kính xoay tối đa trên thân máy: 920 mm.
- Đường kính tiện tối đa: 830 mm.
- Chiều dài tiện tối đa: Đạt 780 mm đối với dòng tiêu chuẩn 2 trục (PUMA V8300 ) và 690 mm đối với dòng 3 trục có phay (PUMA V8300 M).
- Kích thước mâm cặp (Chuck size) tiêu chuẩn: 15 inch (hỗ trợ các tùy chọn mâm cặp lớn hơn như 18, 21, và 24 inch).
Trục chính mạnh mẽ với hiệu suất vượt trội:
- Tốc độ quay tối đa của trục chính: 2000 r/min.
- Động cơ trục chính (bản Fanuc): Công suất tiêu chuẩn đạt 37/30 kW (S6 40% / Cont.) với mô-men xoắn cực đại lên tới 2592 N·m. Máy cũng hỗ trợ tùy chọn động cơ trục chính nâng cấp lên đến 45/37 kW và mô-men xoắn 3153 N·m.
- Động cơ trục chính (bản Siemens): Công suất đạt 42/32/28 kW với mô-men xoắn 3376 N·m.
- Thiết kế tích hợp hộp số (Gear box) giúp tối ưu lực cắt nặng ở dải tốc độ thấp.

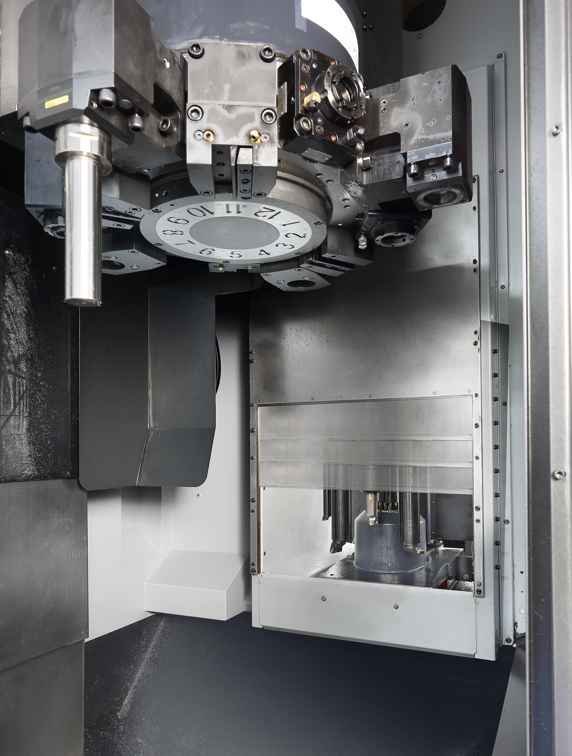

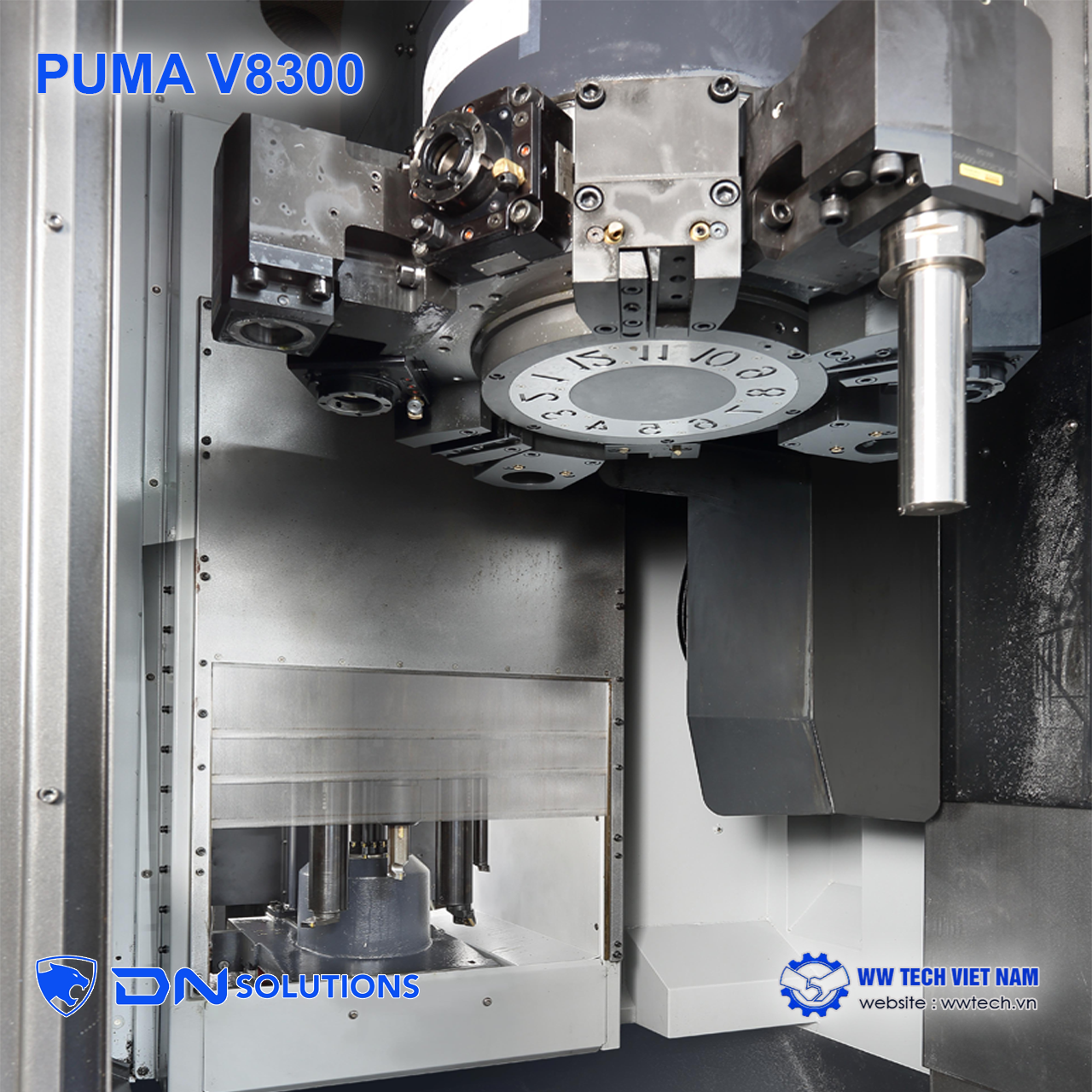

Bàn xe dao (Turret) tốc độ cao và linh hoạt:
- Đài gá dao sử dụng động cơ servo cho phép xoay và chuyển đổi dao cực nhanh, thời gian chỉ 0.25 giây.
- Số lượng vị trí lắp dao tiêu chuẩn: 12 vị trí (có tùy chọn 8 hoặc 10 vị trí).

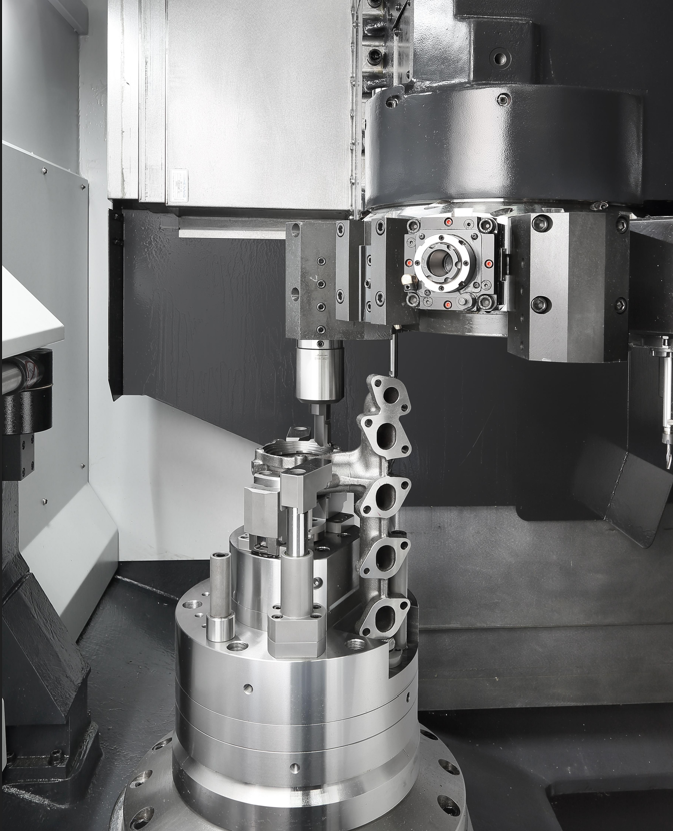

- Phiên bản phay (M-type): Trang bị đài gá dao chuẩn BMT75P có thiết kế phát sinh nhiệt thấp giúp giảm sai số nhiệt, tốc độ trục dao tích cực đạt 4000 r/min (tùy chọn 8000 r/min) với công suất đạt 18.5 kW (Fanuc) hoặc 19.9 kW (Siemens). Trục C cho phép điều khiển góc xoay tối thiểu tới 0.001 độ.
Các nâng cấp công nghệ hỗ trợ sản xuất:

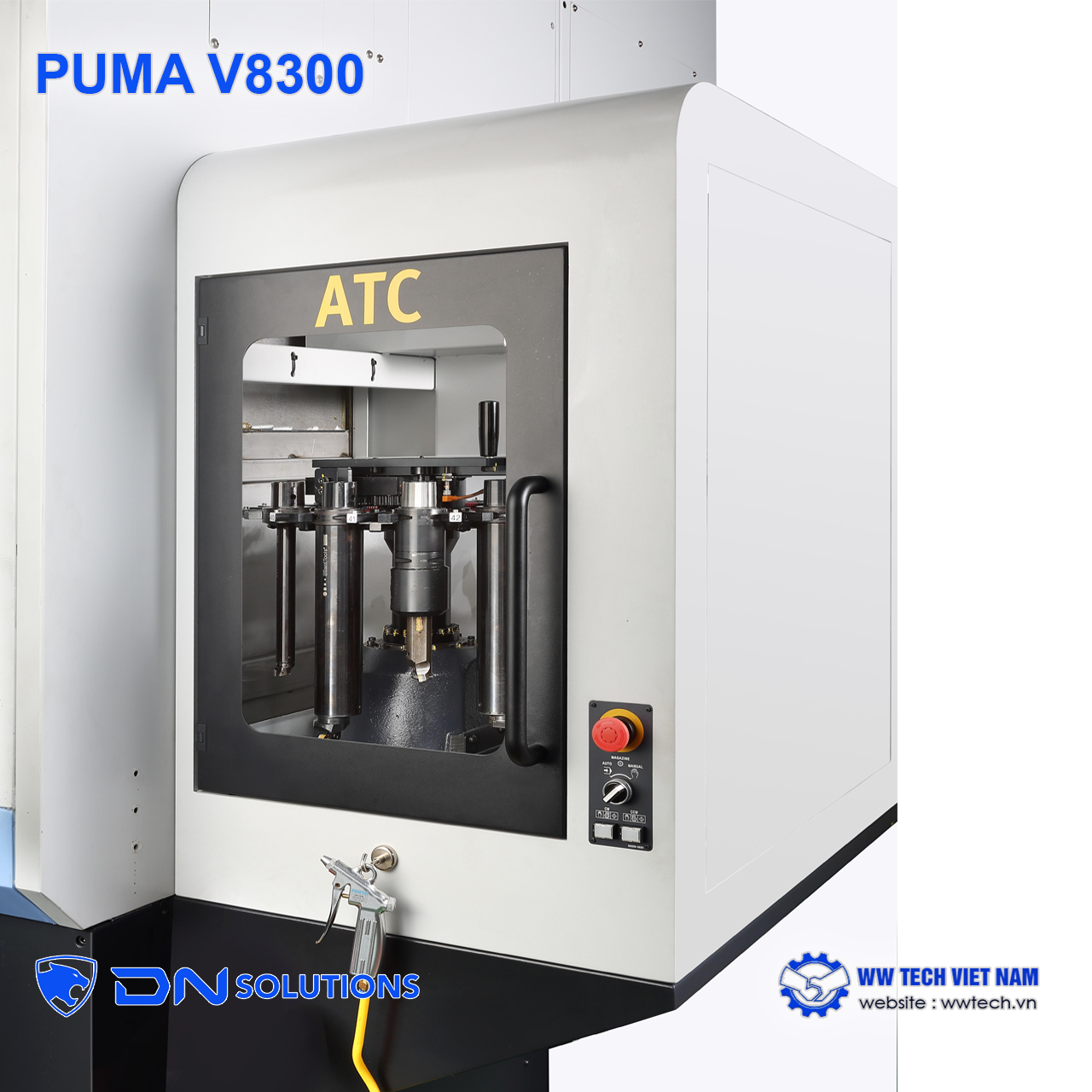

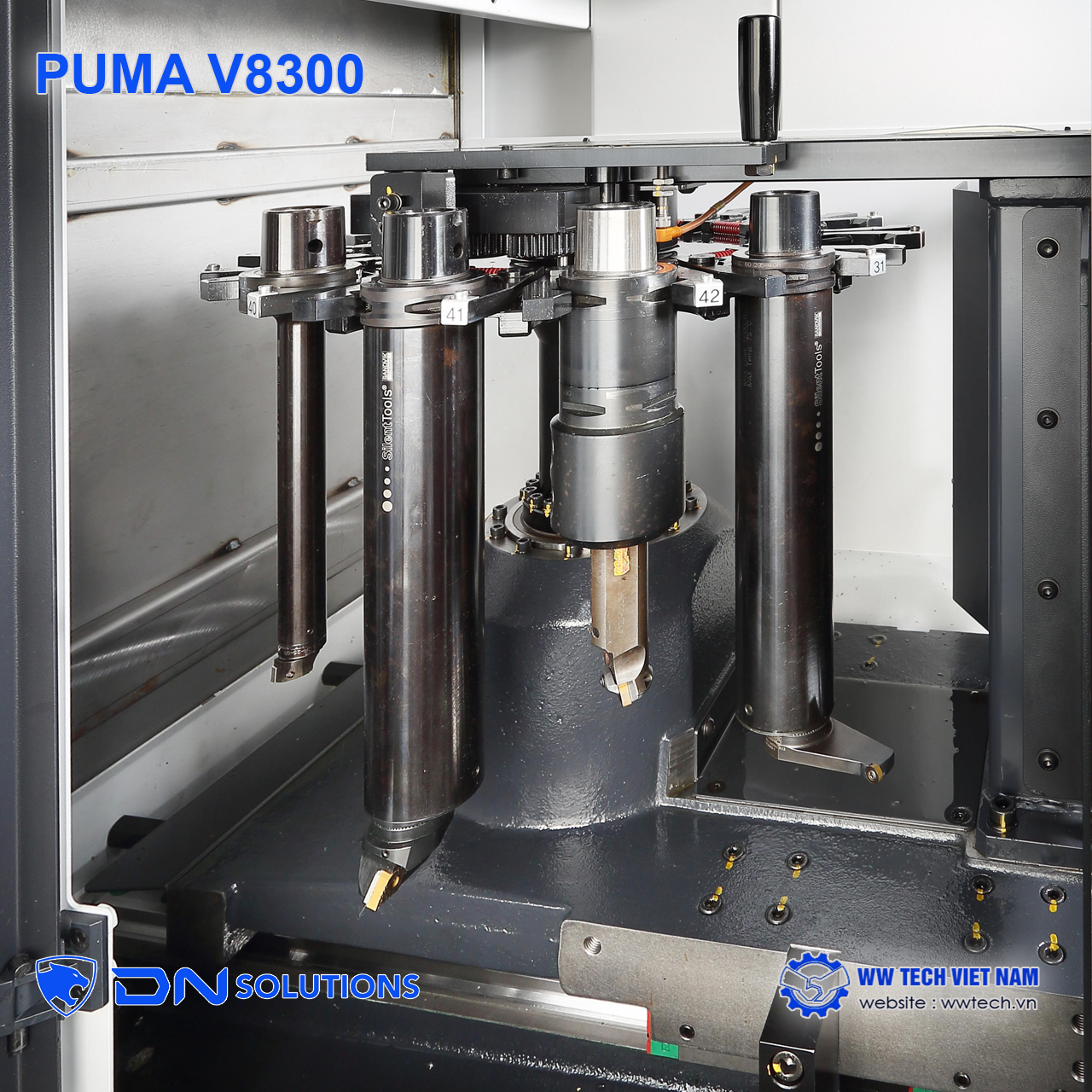

- Tùy chọn Bộ thay dao tự động (ATC) giúp mở rộng dung lượng chứa dao.
- Tùy chọn Dao xọc đôi song song (Servo Straddle Tool) giúp tiện đồng thời hai mặt của phôi để nâng cao tối đa năng suất (chỉ áp dụng cho PUMA V8300 ).
- Bệ máy dốc nghiêng lớn hơn giúp thoát phoi khối lượng lớn nhanh chóng và hiệu quả.
- Bảng điều khiển dạng treo (pendant arm) cho phép dễ dàng điều chỉnh chiều cao và vị trí linh hoạt theo workflow của người vận hành.

2. Hệ điều khiển (Control Systems)
Dòng PUMA V8300 hỗ trợ hai tùy chọn hệ điều khiển chính từ hai nhà cung cấp hàng đầu thế giới:
Hệ điều khiển DN Solutions-FANUC i Plus (F0i-F Plus):
- Giao diện vận hành trực quan với màn hình màu lớn 15 inch (tùy chọn màn hình cảm ứng iHMI tiện dụng) kết hợp bàn phím QWERTY đầy đủ.
- Tích hợp giải pháp lập trình hội thoại EZ Guide i chuẩn giúp dễ dàng lập trình trực tiếp trên máy mà không cần nhớ nhiều mã G-code phức tạp.
- Bộ giải pháp EZ WORK hỗ trợ vận hành máy và thực hiện các thiết lập thông số một cách tiện lợi.
- Dung lượng lưu trữ chương trình đạt 2MB (5120M) cho phép lưu giữ tối đa 1000 chương trình, hỗ trợ đầy đủ các cổng kết nối USB, thẻ nhớ và cổng mạng Ethernet.
- Tính năng điều khiển biên dạng thông minh AI Contour Control I (tiêu chuẩn 40 blocks) và AI Contour Control II (tùy chọn 200 blocks) giúp gia công tốc độ cao các biên dạng phức tạp với độ chính xác cao nhất.
Hệ điều khiển Siemens SINUMERIK S828D:
- Trang bị màn hình cảm ứng màu 15.6 inch và bàn phím QWERTY tiêu chuẩn.
- Hỗ trợ chế độ hội thoại Shop-turn và gói phần mềm EZ Operation tiện dụng.
- Chức năng mô phỏng đường chạy dao cắt gọt thời gian thực và mô phỏng 3D chi tiết hoàn thiện giúp kiểm soát hành trình cắt gọt trực quan trước khi thực tế chạy máy.
- Tính năng an toàn Protection Zone Synchronized Actions giúp tự động phát hiện và kiểm tra vùng can thiệp giữa đài gá dao và trục chính, tránh tối đa các va chạm ngoài ý muốn do lỗi của người vận hành.

3. Ứng dụng trong sản xuất, vật liệu gia công và sản phẩm thực tế
Ứng dụng trong sản xuất:
- PUMA V8300 được ứng dụng rộng rãi trong các lĩnh vực yêu cầu gia công chính xác tải trọng lớn như Công nghiệp ô tô (Automotive), Hàng không vũ trụ (Aerospace), Năng lượng (Energy) và Chế tạo Khuôn mẫu (Die & Mold).
- Máy được thiết kế để dễ dàng tích hợp vào các hệ thống tự động hóa nhờ giải pháp robot chuẩn hóa của DN Solutions (ROBOSOL) kết nối qua mô-đun PMC I/O hoặc Profibus-DP, giúp giảm thời gian gá nạp/dỡ phôi và nâng cao năng suất chu kỳ tới 37.9%.
Vật liệu gia công:
- Máy có khả năng cắt gọt mạnh mẽ nhiều loại vật liệu cơ khí phổ biến như Thép carbon , Gang và Nhôm .
- Ngoài ra, tùy chọn gói gia công graphit (Graphite Package) giúp bảo vệ và tối ưu hóa máy khi cắt gọt các loại vật liệu đặc thù như Than chì / Graphit (thường dùng chế tạo điện cực xung định hình trong ngành khuôn mẫu).

Sản phẩm thực tế:

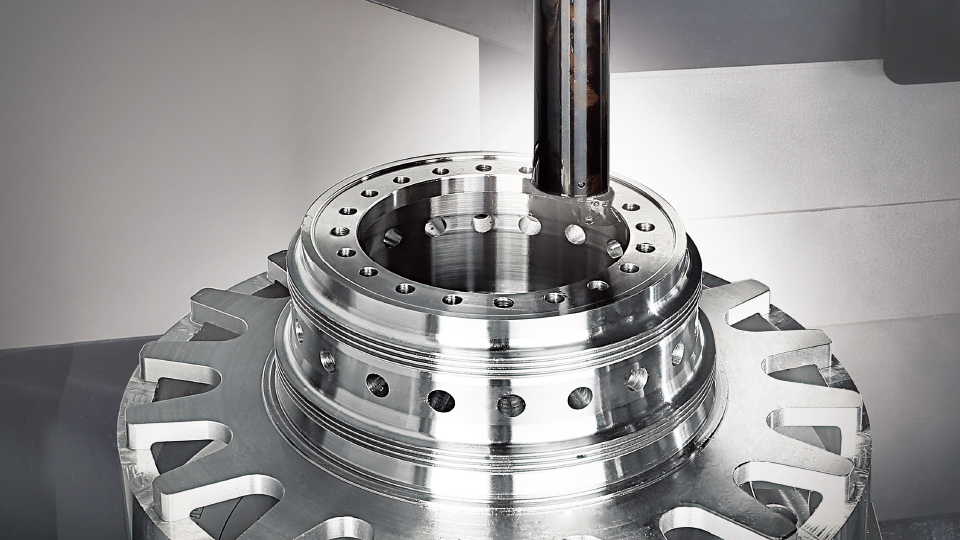

- Với ưu thế về mâm cặp lớn và đài gá dao phay trục C mạnh mẽ, PUMA V8300 chuyên dùng để gia công tinh xảo các chi tiết tròn xoay, dạng đĩa cỡ lớn và có biên dạng phức tạp.

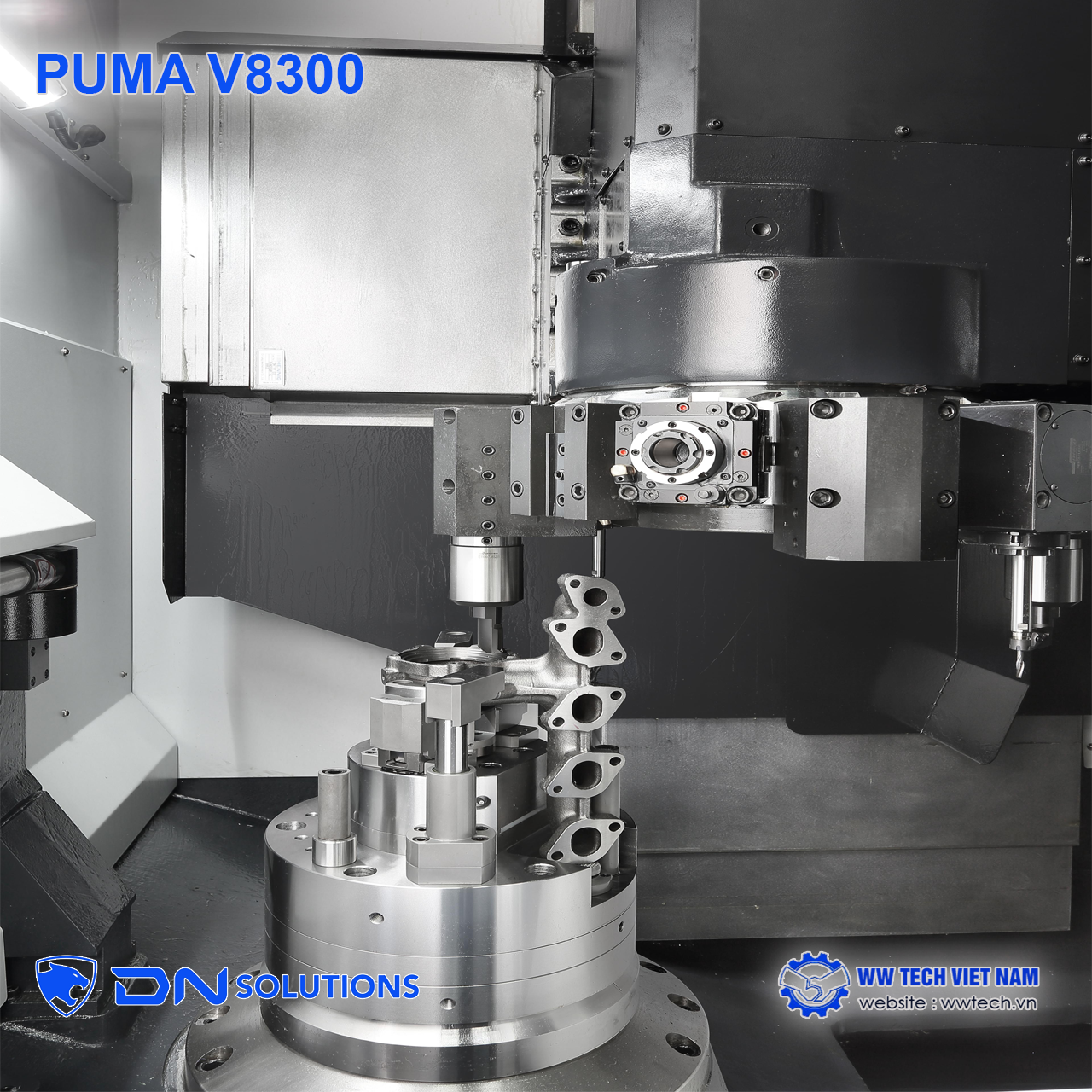

- Các sản phẩm thực tế bao gồm: phôi bánh răng lớn (gear blanks), vành bánh xe/mâm xe (wheel hubs), mâm phanh (disc brakes), mặt bích (flanges), thân van công nghiệp (valve bodies) và các loại vỏ động cơ tròn xoay sử dụng trong các máy móc hạng nặng hay hệ thống truyền động lớn. Hình ảnh làm việc thực tế cho thấy chi tiết kim loại dạng đĩa lớn được gá chặt trên mâm cặp thủy lực (như loại HC-24), tiến hành các nguyên công tiện mặt đầu, tiện biên dạng trong/ngoài và khoan đồng bộ các lỗ phân bố hướng kính hoặc đồng tâm trên cùng một lần gá đặt.

Thông số kỹ thuật của PUMA V8300, PUMA V8300M, PV 9300, PV 9300M

Danh mục	Thông số kỹ thuật	PUMA V8300	PUMA V8300M	PV 9300	PV 9300M
KHẢ NĂNG GIA CÔNG	Kích thước mâm cặp	15 inch	15 inch	24 inch	24 inch
	Đường kính tiện lớn nhất	830 mm	830 mm	930 mm	930 mm
	Chiều dài tiện lớn nhất	780 mm	690 mm	801 mm	801 mm
HÀNH TRÌNH	Tốc độ chạy dao nhanh trục X	20 m/phút	20 m/phút	20 m/phút	20 m/phút
	Tốc độ chạy dao nhanh trục Z	20 m/phút	20 m/phút	20 m/phút	20 m/phút
	Hành trình trục X	495 mm	495 mm	485 mm	485 mm
	Hành trình trục Z	780 mm	780 mm	890 mm	890 mm
TRỤC CHÍNH	Tốc độ trục chính tối đa	2000 vòng/phút	2000 vòng/phút	1800 vòng/phút	1800 vòng/phút
	Công suất trục chính tối đa	37 kW	37 kW	45 kW	45 kW
	Mô-men xoắn trục chính tối đa	2592 N·m	2592 N·m	4444 N·m	4444 N·m
ĐÀI DAO	Số vị trí gá dao	12 vị trí	12 vị trí	12 vị trí	12 vị trí
ĐÀI DAO	Tốc độ dao động lực (rotary tool)	-	4000 vòng/phút	-	4000 vòng/phút
KÍCH THƯỚC & TRỌNG LƯỢNG	Chiều dài	2005 mm	2005 mm	2144 mm	2144 mm
	Chiều cao	3636 mm	3636 mm	3650 mm	3650 mm
	Chiều rộng	2715 mm	2715 mm	3065 mm	3065 mm
	Trọng lượng	9400 kg	9500 kg	11400 kg	11500 kg
