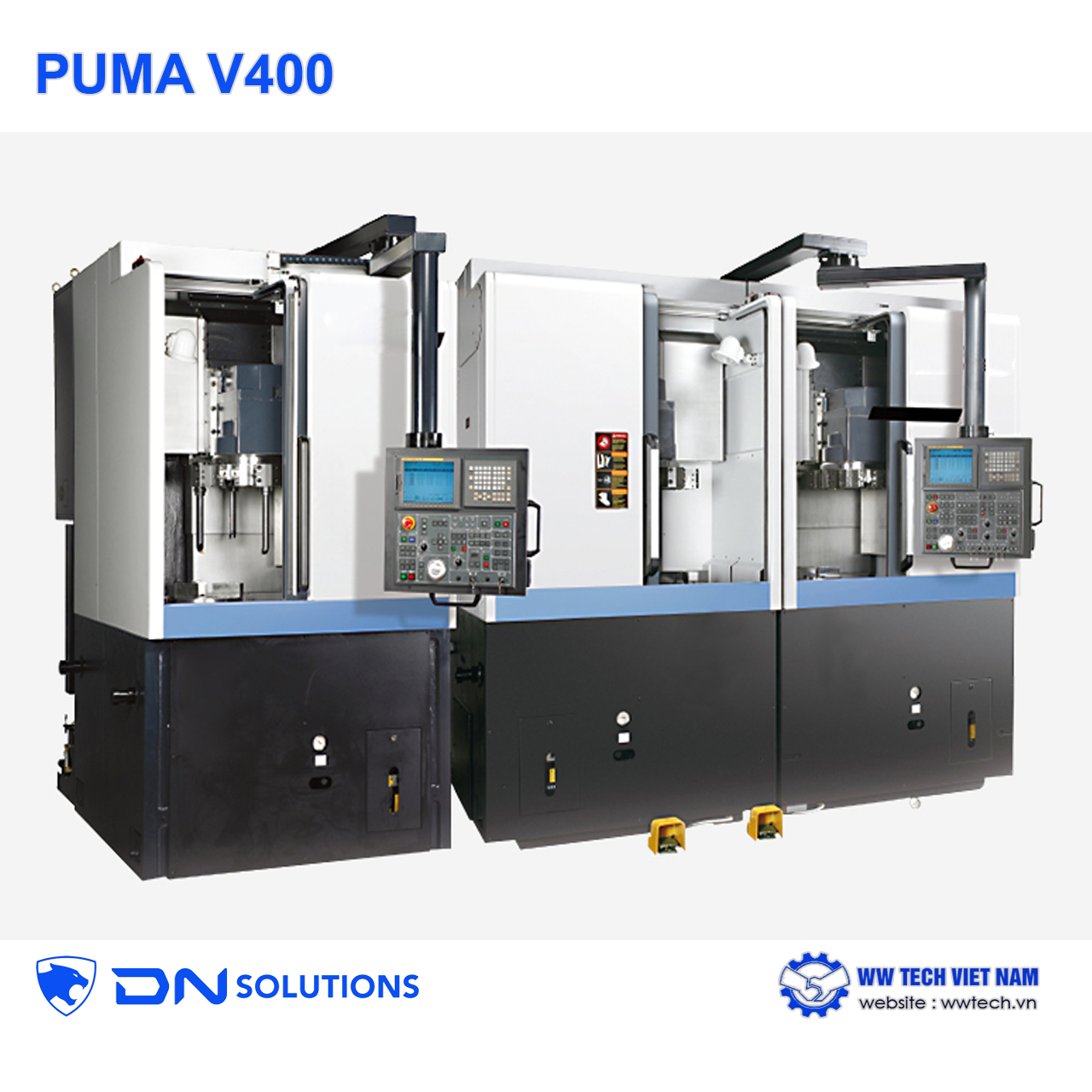

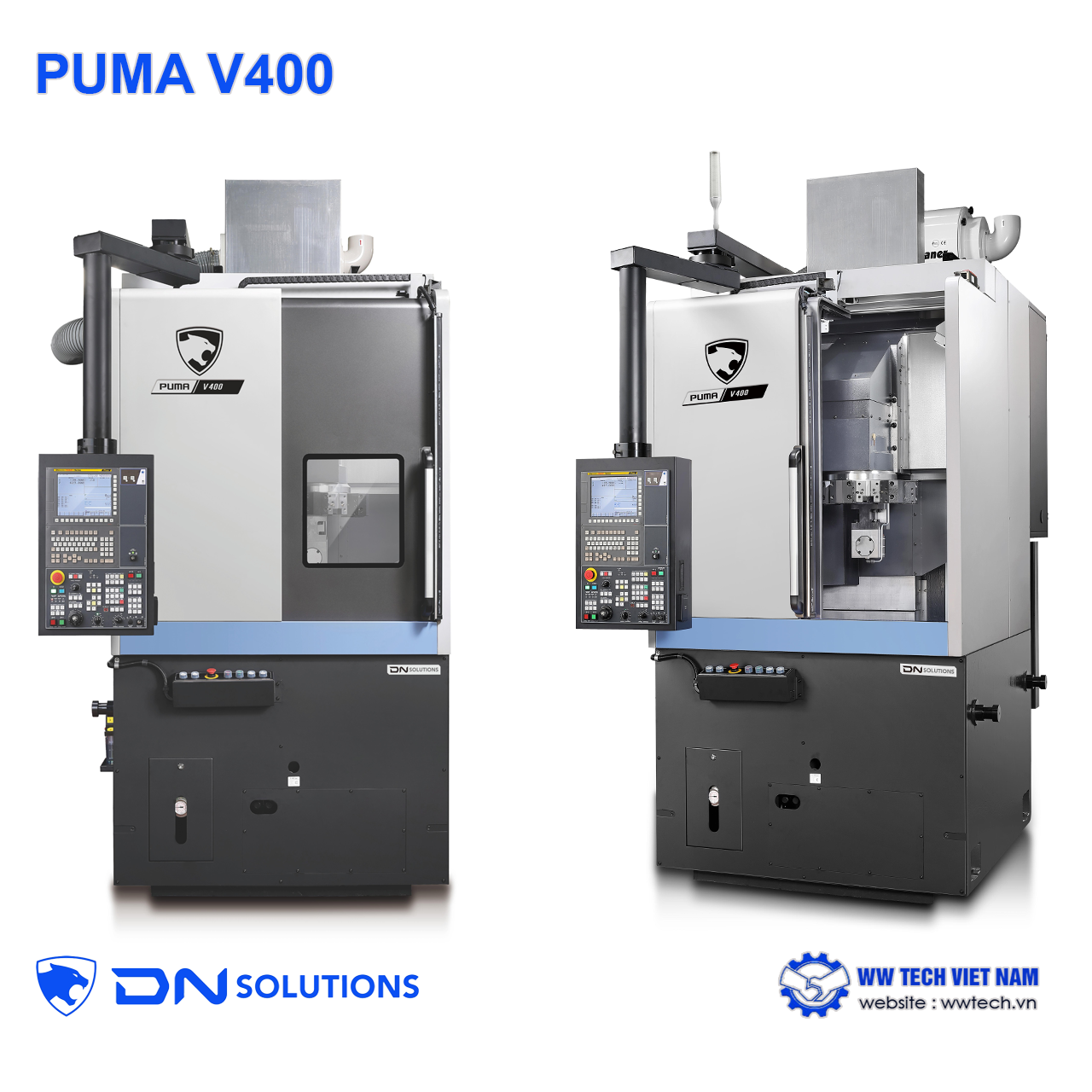

Puma V400 máy tiện đứng nhỏ gọn hiệu suất cao

Puma V400 máy tiện đứng nhỏ gọn hiệu suất cao thumb

Puma V400 máy tiện đứng nhỏ gọn hiệu suất cao
Đăng ngày 15-08-2026 07:14:32 AM - 41 Lượt xem
Mã sản phẩm: Puma V400
Dòng máy tiện đứng PUMA V400 của DN Solutions là giải pháp tối ưu cho các hoạt động gia công hạng nặng, đòi hỏi độ chính xác lâu dài trong một không gian nhà xưởng hạn chế.
Dòng PUMA V400 hiện tại có 3 phiên bản PUMA V400 , PUMA V400M và PUMA V400P là những máy tiện CNC đứng nhỏ gọn nhưng sở hữu hiệu suất cao và kết cấu vững chắc cho các công việc nặng. cực kỳ thích hợp để gia công các chi tiết có hình dạng đĩa, mâm, vỏ hoặc các chi tiết tròn xoay có tải trọng lớn, biên dạng từ đơn giản đến phức tạp.

Chi tiết sản phẩm

1. Đặc điểm kỹ thuật nổi bật
Thiết kế và kết cấu vững chắc: Máy có kích thước lắp đặt nhỏ gọn (footprint chỉ khoảng 58" x 82" hay 1475 mm x 2075 mm). Thân máy được đúc bằng gang Meehanite với cấu trúc gân chịu lực cải tiến kết hợp cùng hệ rãnh dẫn hướng dạng hộp (integral box guideways) đúc liền khối giúp triệt tiêu rung động, đảm bảo độ cứng vững vượt trội để gia công cắt gọt nặng với độ chính xác và độ lặp lại cao.
Trục chính mạnh mẽ:
- Tốc độ trục chính tối đa: 3000 r/min.
- Công suất trục chính (tối đa S6 25%): 26 kW (34.9 Hp) (sử dụng động cơ tiêu chuẩn 22 kW).
- Momen xoắn trục chính tối đa lên tới: 863 N·m (đạt tới 1050 N·m đối với hệ Fanuc).
- Đầu mũi trục chính: ASA A2-8 với đường kính vòng bi trước lớn 130 mm giúp chịu tải trọng phôi nặng tốt hơn.

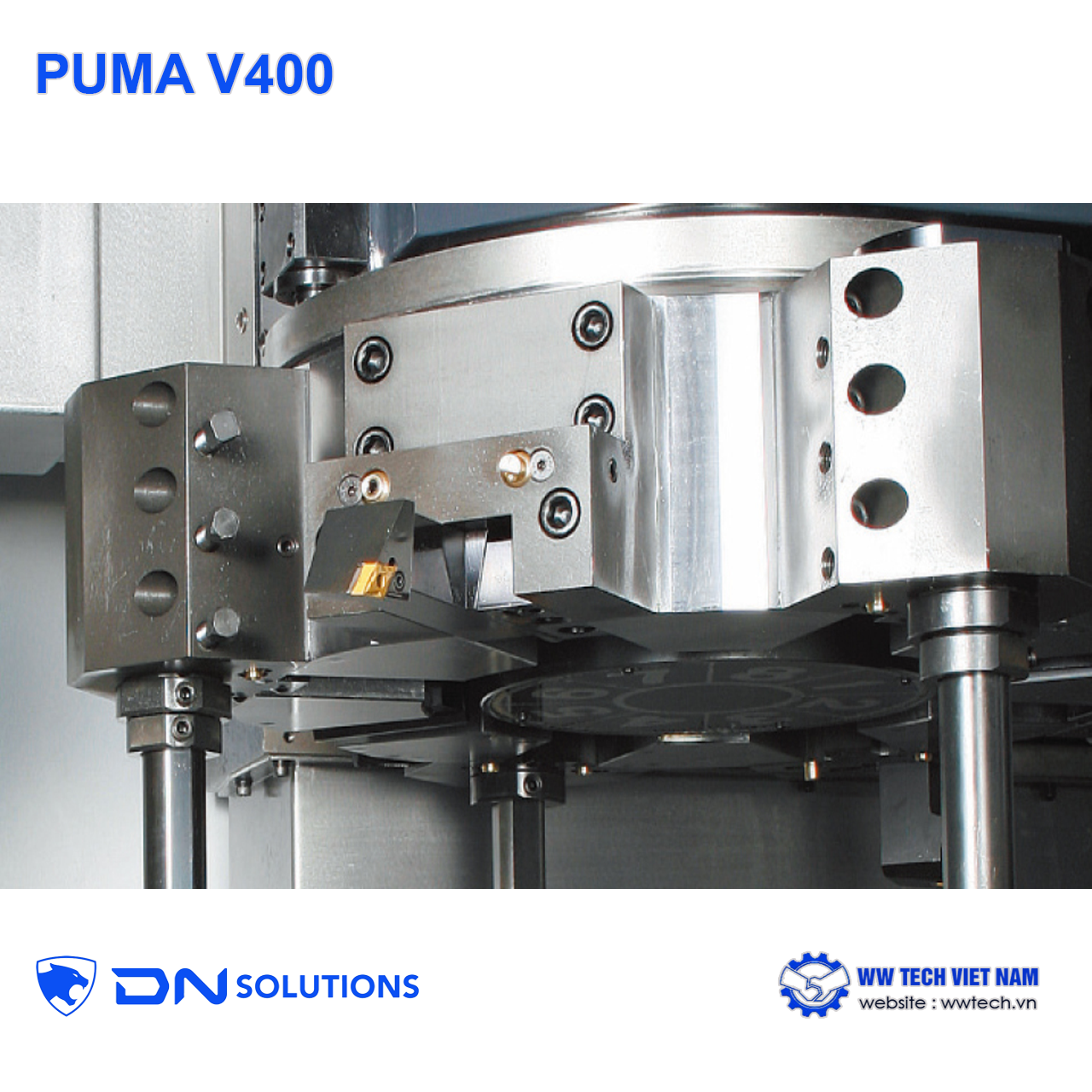

Đài dao servo tốc độ cao (Turret):
- Sử dụng đài dao servo điều khiển bằng động cơ servo momen xoắn lớn, cho phép kẹp/nhả và xoay đài dao gần như đồng thời.
- Thời gian xoay đài dao cực nhanh: chỉ 0.15 giây (cho góc xoay 1 vị trí).
- Số vị trí lắp dao: Tiêu chuẩn 12 vị trí cho tất cả các phiên bản (V400/M/P) hoặc tùy chọn 8 vị trí (cho bản V400).
Hành trình và Tốc độ di chuyển:
- Hành trình trục X / Z tương ứng là 268 mm / 488 mm.
- Tốc độ chạy dao nhanh (Rapid traverse) X / Z đạt 20 / 24 m/min trên bản V400 và V400M.

Các dòng máy con chuyên biệt:
- PUMA V400: Dòng máy tiện đứng tiêu chuẩn 2 trục (X, Z).
- PUMA V400M (Mill): Dòng máy tiện có tích hợp trục C (phân độ 0.001 độ) và đài dao tích hợp dụng cụ quay (rotary tool) tiêu chuẩn BMT65P tốc độ 4000 r/min. Hệ thống khớp nối Preci-flex giúp tăng cường độ cứng vững và chính xác khi phay/khoan/taro trên máy tiện.
- PUMA V400P (Productivity): Phiên bản năng suất cao, sử dụng rãnh dẫn hướng dạng con lăn (Roller-type LM guideways) giúp tăng tốc độ di chuyển nhanh lên 24 / 24 m/min và tăng tốc/giảm tốc nhanh hơn.
2. Hệ điều khiển (Control Systems)
Dòng PUMA V400 hỗ trợ hai tùy chọn hệ điều khiển tiên tiến đáp ứng các nhu cầu vận hành khác nhau:
- Hệ điều khiển DN Solutions Fanuc i Plus:
+ Trang bị màn hình cảm ứng iHMI 15 inch trực quan cùng bàn phím QWERTY đầy đủ.
+ Hỗ trợ giải pháp lập trình đàm thoại EZ Guide i tiêu chuẩn giúp người vận hành thiết lập chương trình nhanh chóng không cần mã G-code phức tạp.
+ Dung lượng bộ nhớ tiêu chuẩn là 2MB (chứa được 1000 chương trình) và có thể nâng cấp tùy chọn lên tới 2GB.
+ Tích hợp gói phần mềm hỗ trợ cắt gọt và mô phỏng thời gian thực (real-time simulation) đường chạy dao cùng tính năng kiểm soát dung sai thông minh AI Contour Control I (tiêu chuẩn 40 blocks) hoặc II (tùy chọn 200 blocks).
Hệ điều khiển Siemens S828D (SINUMERIK ONE):
+ Trang bị màn hình màu cảm ứng 15.6 inch cùng bàn phím QWERTY.
+ Tích hợp tính năng lập trình đàm thoại thông minh Shopturn và gói vận hành EZ Operation package.
+ Hỗ trợ mô phỏng 3D chi tiết hoàn thiện và ghi hình đồng thời trong quá trình gia công để kiểm soát lỗi.
+ Tính năng an toàn va chạm (Protection Zone): NC sẽ tự động kiểm soát vùng can thiệp giữa đài dao và trục chính nhằm ngăn ngừa các va chạm do lỗi thiết lập của người vận hành.
+ Cải thiện độ nhám bề mặt tiện ren: Hệ điều khiển tự động điều chỉnh dao động tốc độ trục chính ở mức tối ưu để nâng cao chất lượng bề mặt ren gia công.

3. Ứng dụng trong sản xuất, Vật liệu gia công và Sản phẩm thực tế
- Ứng dụng trong sản xuất: Dòng PUMA V400 cực kỳ thích hợp để gia công các chi tiết có hình dạng đĩa, mâm, vỏ hoặc các chi tiết tròn xoay có tải trọng lớn, biên dạng từ đơn giản đến phức tạp. Nhờ mâm cặp tiêu chuẩn 12 inch (tùy chọn lên 15 inch) và trục chính khỏe, máy đáp ứng tốt các yêu cầu tiện thô nặng đến gia công tinh chính xác cao.
- Vật liệu gia công: Nhờ kết cấu vững chắc từ gang đúc Meehanite chịu lực kéo cao cùng hệ băng hộp và mô-men xoắn lớn, dòng máy này xử lý cực tốt các vật liệu có độ cứng cao hoặc khó gia công như thép hợp kim, gang đúc chịu lực, thép không gỉ, thép khuôn mẫu cũng như các loại vật liệu màu như nhôm, đồng.
- Sản phẩm thực tế:

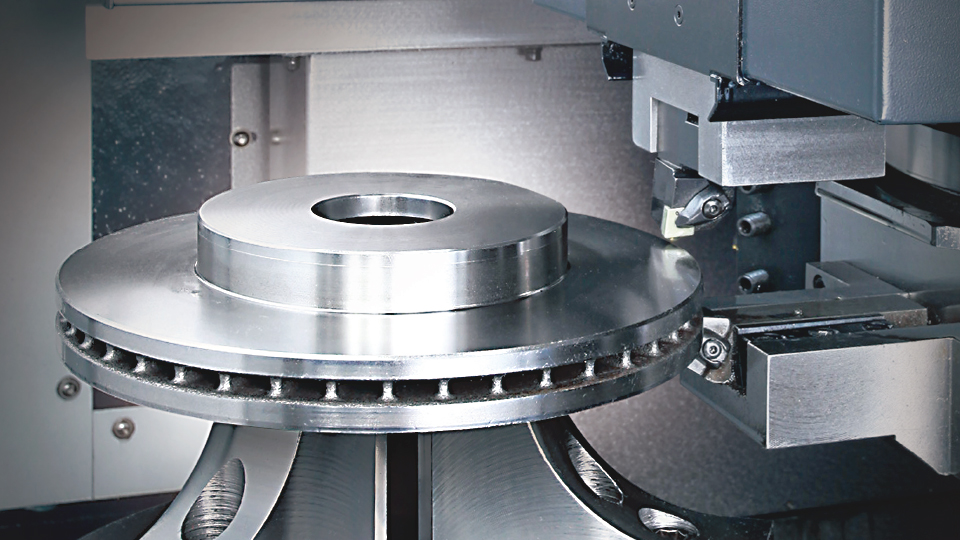

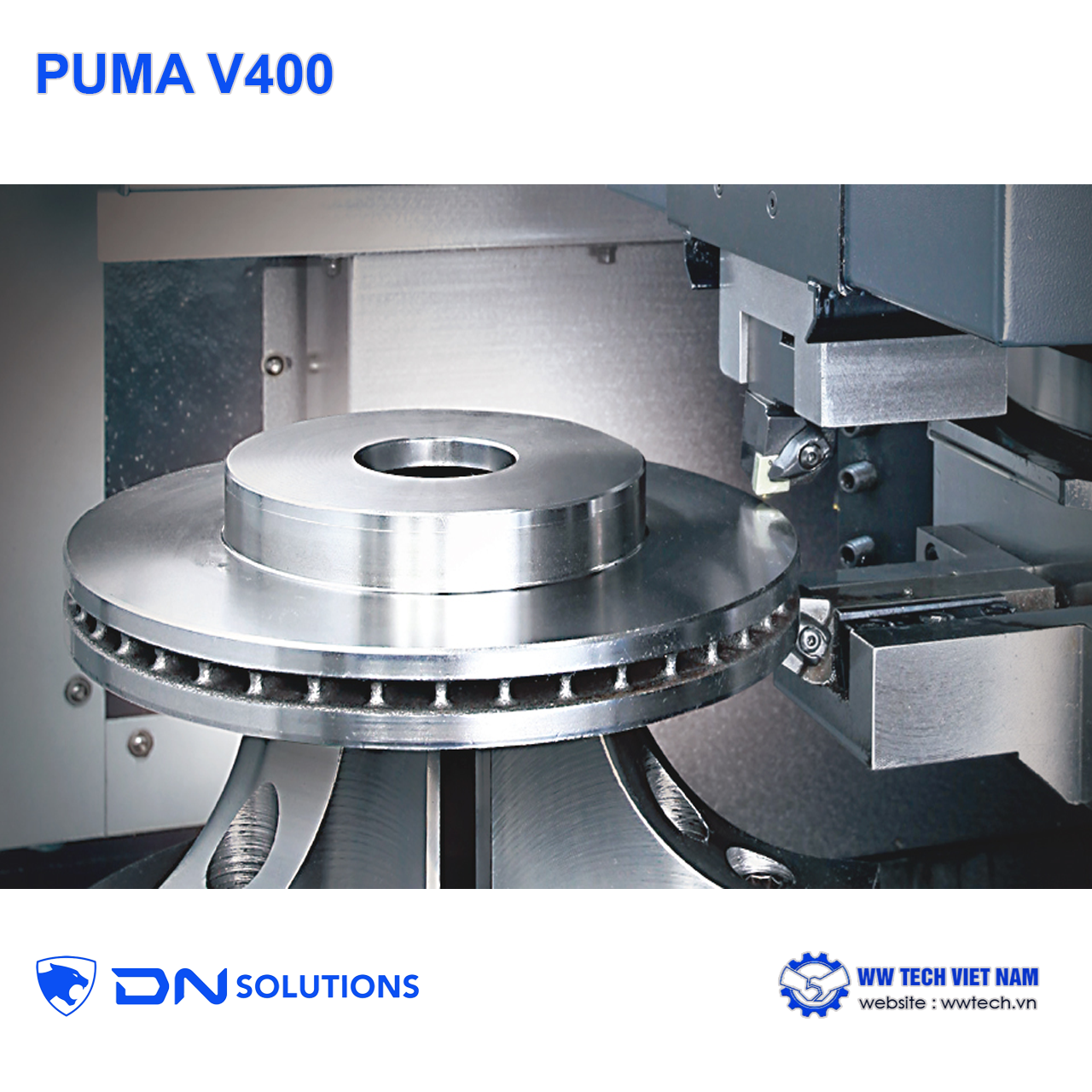

+ Sản phẩm thực tế tiêu biểu nhất của dòng máy này là đĩa phanh xe (brake disc). Khi sử dụng dòng máy năng suất cao PUMA V400P, thời gian gia công đĩa phanh được tối ưu vượt trội, giúp tăng năng suất tổng thể lên 10% so với các thế hệ máy tiện đứng trước đây.
+ Ngoài ra, phiên bản V400M có thể gia công các chi tiết đòi hỏi phay rãnh mặt đầu, khoan lỗ lệch tâm hoặc taro ren trên các chi tiết dạng đĩa tròn xoay phức tạp trong một lần gá đặt duy nhất.
- Khả năng tích hợp tự động hóa: PUMA V400 được thiết kế sẵn sàng cho việc tự động hóa nhà xưởng. Máy cung cấp các tùy chọn như Giao diện kết nối Robot (PMC I/O Module hoặc PROFIBUS-DP), hệ thống cửa tự động an toàn và cánh tay đo dao tự động (Tool Setter). Nhờ đó, doanh nghiệp dễ dàng ghép nối máy với robot công nghiệp (như dòng ROBOSOL hoặc COBOSOL của DN Solutions) hoặc hệ thống cấp phôi tự động để thiết lập các dây chuyền sản xuất không người lái (unmanned operations) vận hành liên tục 24/7.

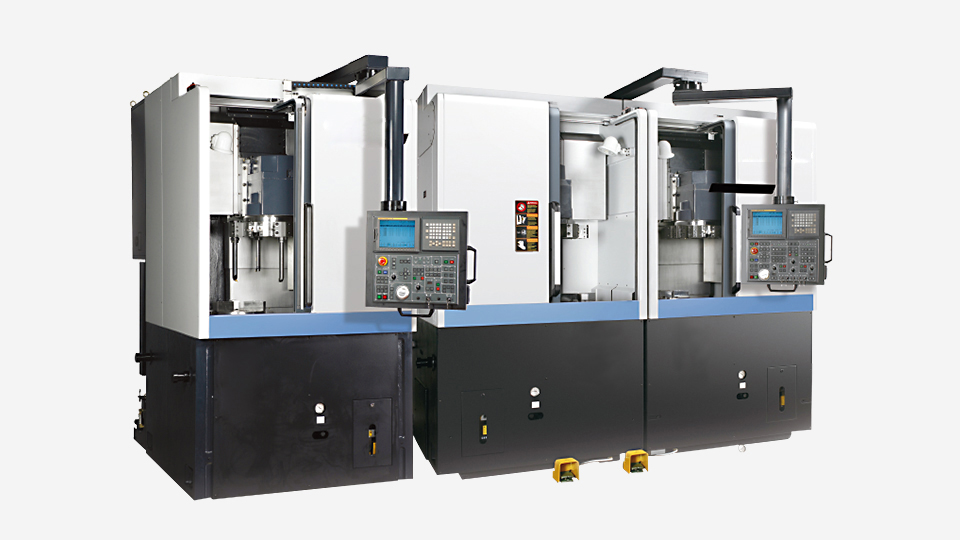

PUMA V400 Khả năng tích hợp tự động hóa ROBOSOL

Danh mục	Thông số kỹ thuật	PUMA V400	PUMA V400M	PUMA V400P
KHẢ NĂNG GIA CÔNG	Kích thước mâm cặp	12 inch	12 inch	12 inch
	Đường kính tiện lớn nhất	496 mm	420 mm	496 mm
	Chiều dài tiện lớn nhất	461 mm	400 mm	461 mm
HÀNH TRÌNH	Tốc độ chạy dao nhanh trục X	20 m/phút	20 m/phút	24 m/phút
	Tốc độ chạy dao nhanh trục Z	24 m/phút	24 m/phút	24 m/phút
	Hành trình trục X	268 mm	268 mm	268 mm
	Hành trình trục Z	488 mm	488 mm	488 mm
TRỤC CHÍNH	Tốc độ trục chính tối đa	3000 vòng/phút	3000 vòng/phút	3000 vòng/phút
	Công suất trục chính tối đa	26 kW	26 kW	26 kW
	Mô-men xoắn trục chính tối đa	863 N·m	863 N·m	863 N·m
ĐÀI DAO	Số vị trí gá dao	12 vị trí	12 vị trí	12 vị trí
	Tốc độ dao động lực (rotary tool)	-	4000 vòng/phút	-
KÍCH THƯỚC & TRỌNG LƯỢNG	Chiều dài	1475 mm	1475 mm	1475 mm
	Chiều cao	3210 mm	3210 mm	3210 mm
	Chiều rộng	2075 mm	2075 mm	2075 mm
	Trọng lượng	6000 kg	6000 kg	6000 kg
