DVF 6500 máy phay đứng 5 trục cao cấp thumb

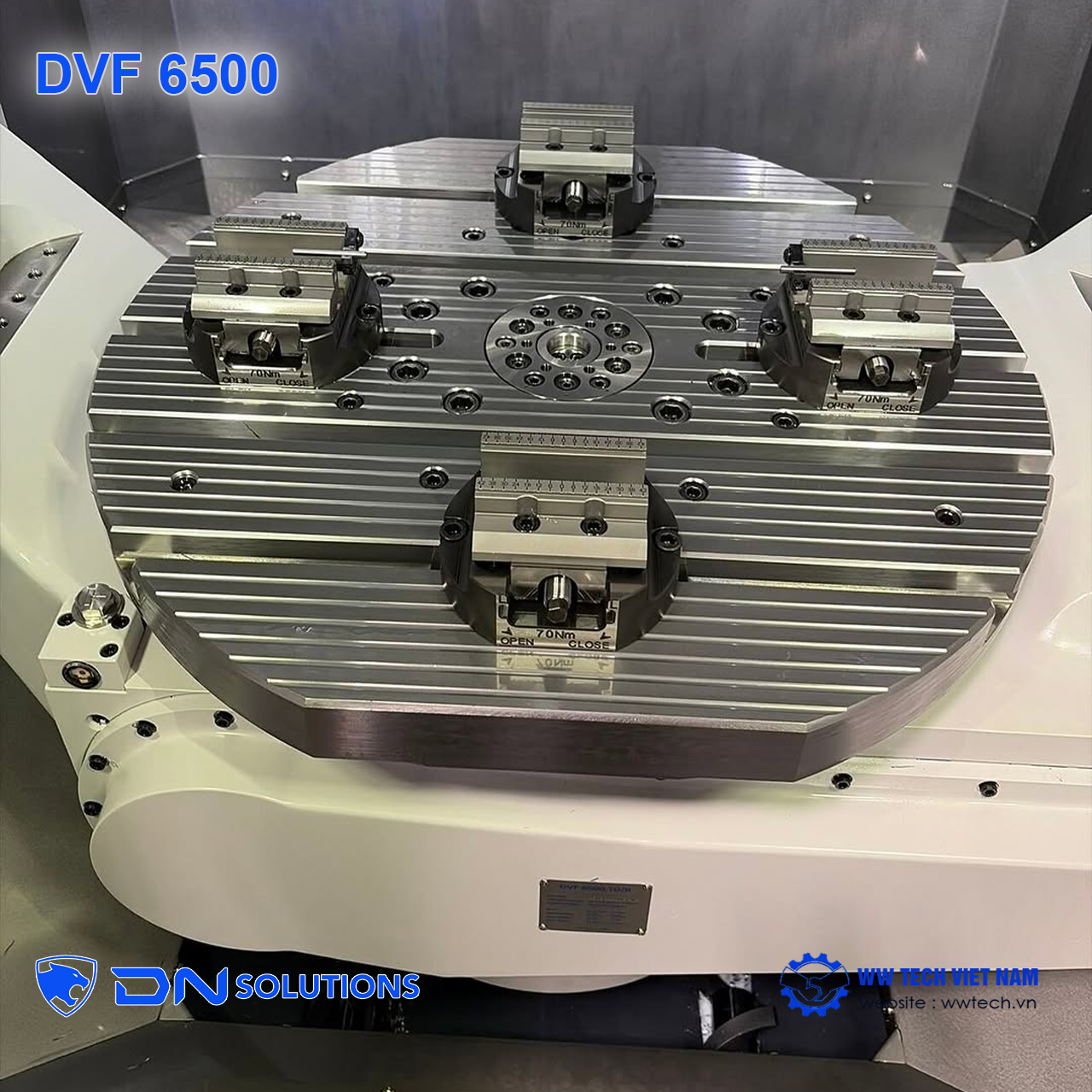

DVF 6500 máy phay đứng 5 trục cao cấp
Đăng ngày 15-07-2026 09:43:42 PM - 95 Lượt xem
Mã sản phẩm: DVF6500
Doosan/DN Solutions DVF 6500 là dòng máy phay đứng 5 trục cao cấp (Premium) với khung gầm cứng vững (thiết kế cột di chuyển) và bàn xoay tích hợp, lý tưởng cho việc gia công các chi tiết phức tạp, đòi hỏi độ chính xác cao trong ngành hàng không vũ trụ và y tế.
Đặc biệt, dòng này có thêm phiên bản DVF 6500T được tích hợp chức năng tiện (Turning), giúp hoàn thiện chi tiết đa nguyên công chỉ trong một lần gá kẹp.
DVF 6500 là một nền tảng cơ khí vượt trội so với DVF 5000, có hành trình lớn hơn, chạy dao nhanh hơn và khung gầm cứng vững hơn cho các phôi cỡ trung bình/lớn. Bản 6500T bổ sung khả năng tiện 1000 vòng/phút, biến nó thành cỗ máy tất-cả-trong-một tuyệt vời.

Chi tiết sản phẩm

Thông số kỹ thuật

Thông số kỹ thuật	Giá trị
Hành trình các trục (X / Y / Z)	750 / 785 / 600 mm
Góc xoay trục A / C	Trục A: -120° ~ +120° Trục C: 360°
Kích thước bàn máy	Bàn tròn: ø650 x 600 mm (Tùy chọn bàn vuông: ø500 mm)
Kích thước phôi gia công tối đa	ø840 x H500 mm
Tải trọng phôi tối đa	600 kg (Tùy chọn cấu hình Tandem: 1000 kg, Tự động hóa: 500 kg)
Tốc độ trục chính tối đa	Tiêu chuẩn 12.000 vòng/phút (Tùy chọn: 18.000 vòng/phút)
Công suất trục chính (hệ FANUC)	22 / 18.5 kW
Mô-men xoắn trục chính (hệ FANUC)	204 N·m (Đối với bản 18.000 vòng/phút là 118 N·m)
Tốc độ chạy dao nhanh (X / Y / Z)	45 / 45 / 45 m/phút
Tốc độ trục xoay C	50 vòng/phút (cơ cấu RGC) hoặc 80 vòng/phút (cơ cấu truyền động trực tiếp DDM)
Chuôi dao	ISO #40
Sức chứa ổ dao	40 dao (Tùy chọn mở rộng: 60 hoặc 120 dao)
Đường kính / Chiều dài dao tối đa	ø75 mm (ø125 mm nếu trống ổ bên cạnh) / Dài 300 mm
Trọng lượng dao tối đa	8 kg
Thời gian thay dao (Tool-to-Tool)	1.0 giây (ở lưới điện 60Hz) hoặc 1.5 giây (ở 50Hz)
Dung tích thùng nước làm mát	650 Lít
Kích thước máy (Dài x Rộng x Cao)	3700 x 2450 x 3100 mm
Trọng lượng máy	14.500 kg
Các hệ điều khiển hỗ trợ	CUFOS, HEIDENHAIN TNC 640 / TNC 7, SIEMENS Sinumerik One, FANUC 31iB5 Plus

Ưu điểm vượt trội, Vật liệu gia công và Ứng dụng thực tế của trung tâm gia công đứng 5 trục cao cấp DVF 6500 (bao gồm cả phiên bản tích hợp phay tiện DVF 6500T)

1. Những ưu điểm vượt trội
- Cấu trúc khung gầm siêu cứng vững: Máy sở hữu thiết kế dạng cột di chuyển (traveling column) kết hợp với bàn xoay nghiêng được tích hợp hoàn toàn, cung cấp độ cứng vững cực cao và sự ổn định khi cắt gọt.
- Hoàn thiện chi tiết trong một lần gá kẹp (Single Setup): Khả năng gia công 5 trục đồng thời cho phép máy hoàn thành các hình dáng phức tạp chỉ trong một lần gá. Đặc biệt, phiên bản DVF 6500T còn tích hợp chức năng tiện với bàn xoay truyền động trực tiếp (Direct Drive) đạt tốc độ lên tới 1000 vòng/phút, mang lại sự linh hoạt tối đa để phay - tiện đa nguyên công trên cùng một lần gá.
- Tốc độ và công suất cắt gọt mạnh mẽ: Máy được trang bị trục chính truyền động trực tiếp tốc độ cao 12.000 vòng/phút hoặc tùy chọn lên tới 18.000 vòng/phút. Công suất trục chính có thể đạt từ 22 kW (với hệ FANUC) lên đến 30/24 kW (với hệ SIEMENS/HEIDENHAIN), cho phép bóc tách phôi cực nhanh.
- Kiểm soát độ chính xác tuyệt đối: DVF 6500 được trang bị tiêu chuẩn hệ thống bù nhiệt thông minh cho trục chính và cấu trúc thân máy, hệ thống làm mát trục chính và làm mát trục vít me. Ngoài ra, máy hỗ trợ tính năng bù động học thông minh (Intelligent Kinematic Compensation) giúp tối ưu hóa và hiệu chỉnh sai số nội suy 5 trục thông qua đầu dò đo lường.
- Sẵn sàng cho tự động hóa toàn diện: Máy được thiết kế để dễ dàng tích hợp với các hệ thống tự động hóa nhằm chạy không người trực, bao gồm hệ thống thay pallet tự động APC (2 hoặc 4 pallet) và hệ thống lưu trữ phân tầng RPS/DRS (chứa từ 7 đến 21 pallet).

2. Vật liệu gia công

Nhờ cấu hình trục chính mô-men xoắn cao và bệ máy cứng vững, cùng sự hỗ trợ của các tùy chọn làm mát/bôi trơn và bù nhiệt, DVF 6500 có khả năng xử lý mượt mà đa dạng các nhóm vật liệu:
- Hợp kim siêu cứng và vật liệu chịu nhiệt: Sử dụng phổ biến để cắt gọt các vật liệu hàng không vũ trụ (chế tạo động cơ phản lực).
- Vật liệu cấy ghép y tế: Xử lý các vật liệu chuyên dụng trong y khoa (như Titanium, Inox y tế) đòi hỏi độ chính xác cao và môi trường không nhiễm bẩn.
- Nhôm và hợp kim nhôm: Rất lý tưởng để phay các chi tiết cấu trúc nhôm, cánh quạt tuabin nhôm với tốc độ trục chính và tốc độ chạy dao nhanh.
- Thép, thép Carbon, thép hợp kim: Phù hợp cho việc phay phá thô hoặc cắt gọt tải nặng (heavy cutting) trong các ứng dụng khuôn mẫu hay gia công chi tiết cơ khí chung.

3. Ứng dụng thực tế

DVF 6500 được định vị là dòng máy 5 trục cao cấp, chuyên giải quyết các bài toán chế tạo phức tạp trong các ngành công nghiệp mũi nhọn:
- Ngành Hàng không Vũ trụ: Đây là ứng dụng chủ đạo của máy. DVF 6500 cực kỳ xuất sắc trong việc gia công các bộ phận động cơ phản lực lớn. Đặc biệt, máy có cấu hình bàn xoay đôi (tandem) chuyên dụng mang lại động lực học cao nhất để gia công cánh quạt tuabin (impeller) và chi tiết brisk.
- Ngành Y tế : Sản xuất các thiết bị y tế và linh kiện cấy ghép nhỏ đòi hỏi độ chính xác kích thước cực cao (high-precision medical parts).
- Ngành Khuôn mẫu: Tùy chọn bàn xoay truyền động trực tiếp trục C cho phép vận hành xoay liên tục với động lực học cực cao, rất lý tưởng để phay định hình các biên dạng khuôn 3D phức tạp.
- Xưởng gia công tổng hợp : Đáp ứng hoàn hảo các đơn hàng gia công chi tiết đa dạng từ cỡ trung đến lớn. Máy có cấu hình bàn truyền động kép với sức tải lên tới 1000kg, hỗ trợ các xưởng thực hiện nguyên công cắt gọt tải nặng một cách trơn tru.

DVF 6500 tích hợp RPS

RPS (Round Pallet System) – hay còn được gọi là DN Round Storage 6500 (RPS 6500) – khi tích hợp trên máy phay 5 trục DVF 6500 là một giải pháp tự động hóa lưu trữ pallet phân tầng (multi-level), được thiết kế tối ưu để gia tăng thời gian máy chạy không người trực.

DVF 6500 trang bị hệ thống RPS 6500 (DN Round Storage 6500) biến cỗ máy DVF 6500 thành một trung tâm sản xuất tự động hoàn chỉnh, đáp ứng hoàn hảo cho phương thức sản xuất hàng loạt vừa và nhỏ, giúp nhà máy duy trì gia công liên tục cả ngày lẫn đêm (lights-out machining) mà không cần sự can thiệp liên tục của thợ vận hành.

Xem thêm về : DVF 6500-8000-8000T
