BM 1530M Máy phay giường CNC
Đăng ngày 06-08-2026 08:24:18 AM - 31 Lượt xem
Mã sản phẩm: BM 1530M
- Dòng BM Series là dòng trung tâm gia công đứng hai cột (Double-Column/Bridge-type) của DN Solutions, được thiết kế tối ưu dành cho các nhà sản xuất gia công khuôn mẫu và dụng cụ đúc lớn, quá khổ (ví dụ: khuôn dập, khuôn ép phun, v.v.) cần các máy công cụ hiệu suất cao và độ chính xác cao.

- BM 1530M là một loại máy phay CNC khổ lớn dạng giường dầm ngang cố định (fixed-crossrail). Máy chuyên dùng để gia công khuôn mẫu lớn, các chi tiết cơ khí chính xác và ngành ô tô.
M : Mold (Khuôn mẫu)

Chi tiết sản phẩm

Đặc điểm kỹ thuật nổi bật
Dòng máy Doosan BM Series là trung tâm gia công đứng kiểu cổng (double-column / bridge type) được tối ưu hóa cho các chi tiết khuôn mẫu lớn, nổi bật với sự ổn định và độ chính xác cao.
Riêng đối với model BM 1530M, máy sở hữu các thông số và cấu hình vô cùng ấn tượng:
- Kích thước và hành trình gia công: Bàn máy có kích thước 3000 x 1350 mm với khả năng chịu tải lên đến 8000 kg. Hành trình các trục X/Y/Z lần lượt là 3000 / 1550 / 800 mm, cùng khoảng cách giữa hai cột (lọt lòng) rộng 1700 mm.

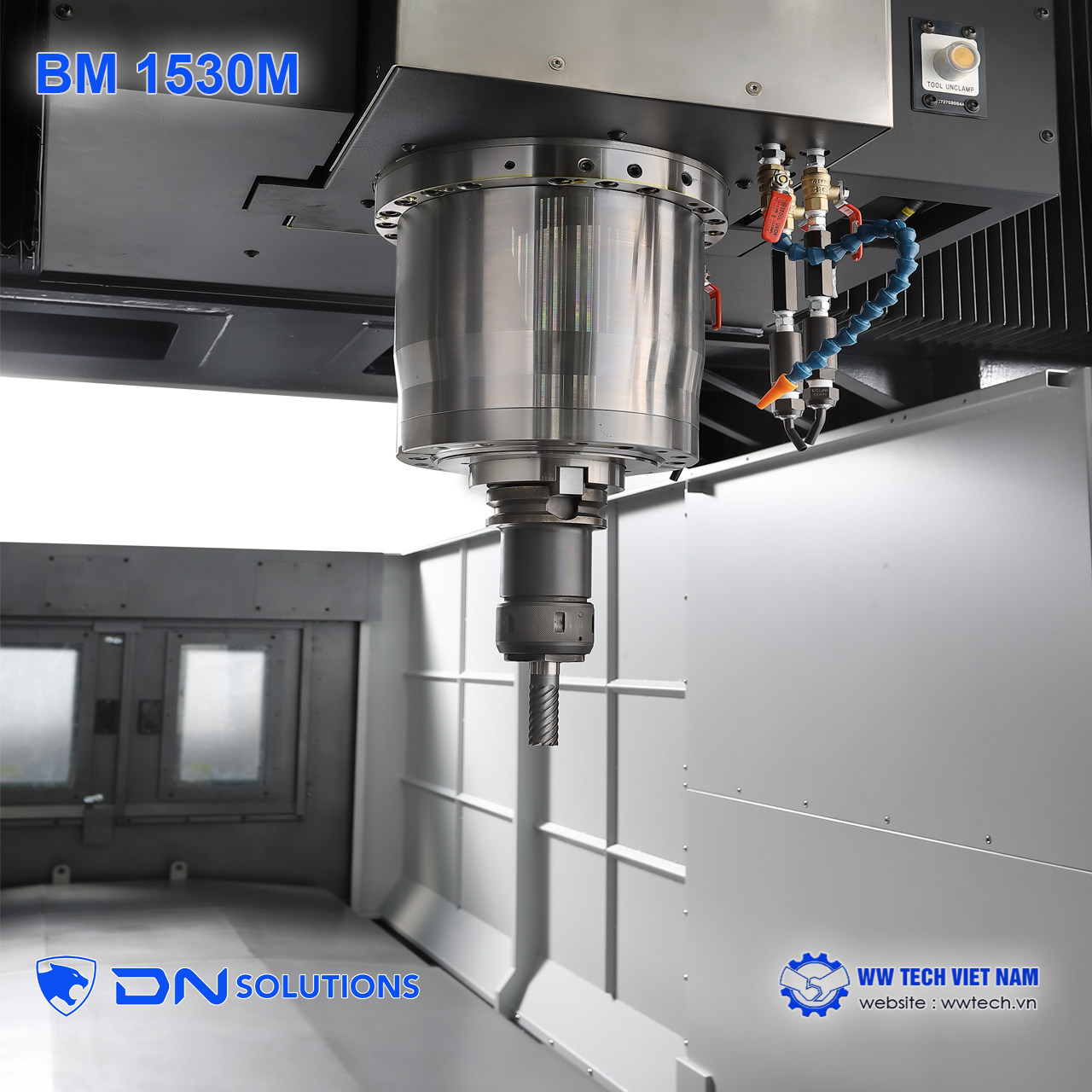

- Trục chính tích hợp (Built-in Spindle) mạnh mẽ: Máy được trang bị trục chính có tốc độ lên đến 12.000 vòng/phút, công suất mô tơ 30/25 kW và mô-men xoắn đạt 420 N.m.
- Khả năng gia công hốc sâu: Mũi trục chính được thiết kế dài (long-nose) nhô ra 293mm (11.5 inch), kết hợp cùng hệ thống kẹp dao tiếp xúc kép (Dual contact) tiêu chuẩn giúp chống rung, tăng độ cứng vững và kéo dài tuổi thọ dao.

- Hệ thống dẫn hướng và độ chính xác: Máy sử dụng thanh dẫn hướng con lăn (Roller LM Guideways) trên cả 3 trục. Đồng thời, hệ thống thước quang tuyến tính (Linear scale) của Heidenhain và công nghệ làm mát đai ốc vít me bi cũng được trang bị làm tiêu chuẩn nhằm duy trì độ chính xác tuyệt đối.

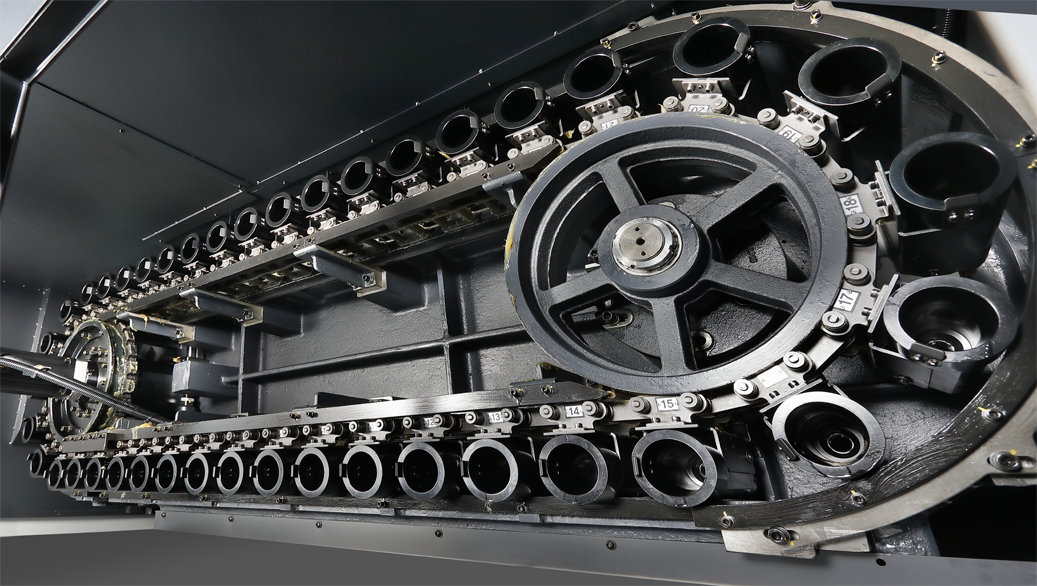

- Ổ chứa dao (ATC): Sử dụng cơ cấu thay dao kiểu CAM nhanh chóng (thời gian thay dao 3.0 giây), sức chứa tiêu chuẩn 40 dao (có thể mở rộng lên 60 dao), chuẩn cán dao BT50 hoặc ISO #50.

Hệ thống điều khiển CNC
Dòng máy BM Series mang lại các giải pháp điều khiển và phần mềm tiên tiến nhất để đảm bảo chất lượng bề mặt cắt:
- Tiêu chuẩn: Hệ điều khiển FANUC 31iB PLUS với màn hình cảm ứng màu 15-inch, giao diện iHMI trực quan và bàn phím QWERTY. Hệ thống này tích hợp sẵn bộ nhớ 4MB, chức năng điều khiển biên dạng nội suy AICC II (1000 blocks) giúp gia công khuôn mẫu tối ưu.
- Tùy chọn nâng cấp: Người dùng có thể chọn bộ điều khiển Siemens SINUMERIK ONE (màn hình cảm ứng 21.5-inch với khả năng xử lý nhanh hơn 50%) hoặc Heidenhain TNC7 (màn hình cảm ứng 24-inch, tích hợp công nghệ chống va chạm và đo lường động học 3D).
- Phần mềm thông minh tích hợp: Máy được trang bị sẵn tính năng bù trừ biến dạng nhiệt thông minh cho trục chính và cấu trúc máy, theo dõi tải dao (DTMM), kiểm soát tốc độ cắt thích ứng (DAFC) và bộ giao diện người dùng thân thiện EZ work.
Ứng dụng trong sản xuất
- Dòng máy này được chế tạo đặc biệt dành cho các nhà sản xuất chuyên gia công khuôn mẫu hoặc công cụ dập khuôn có kích thước quá khổ.
- Máy có thể đáp ứng linh hoạt các nguyên công cắt gọt từ phay thô (roughing) cường độ cao cho đến phay tinh (finishing) đòi hỏi bề mặt nhẵn mịn.
Vật liệu gia công
Dựa trên dữ liệu cắt thử nghiệm và các chi tiết thực tế, máy có thể gia công tốt các nhóm vật liệu như:
- Thép Carbon: Ví dụ phay khỏa mặt (Facemill), khoan U-drill và taro trên vật liệu thép SM45C.
- Hợp kim nhôm: Điển hình là việc phay các khối phôi nhôm đúc hoặc hợp kim nhôm hàng không như 7075 T7351.
Sản phẩm thực tế
Các sản phẩm thực tế được gia công phổ biến trên dòng máy BM bao gồm:
- Khuôn mẫu: Khuôn dập (press mold), khuôn ép nhựa (injection mold), khuôn ô tô (automotive mold) và khuôn chế tạo vỏ tủ lạnh.
- Ngành hàng không (Aerospace): Gia công các thành phần vỏ máy bay, sườn cánh máy bay (wing rib), cánh quạt động cơ, vỏ bọc động cơ.
- Ngành công nghiệp tự động và cơ khí chính xác: Sản xuất trụ cột cho các hệ thống robot (robot columns) độ chính xác cao và các phụ tùng linh kiện ô tô

Thông số kỹ thuật dòng máy BM -M
chữ M : Mold (Khuôn mẫu)

Thông số kỹ thuật	BM 1530M	BM 2035M	BM 2740M
KHẢ NĂNG GIA CÔNG
Khoảng cách từ mặt bàn đến mũi trục chính	1000 mm	1000 mm	950 mm
HÀNH TRÌNH
Hành trình trục X	3000 mm	3500 mm	4000 mm
Hành trình trục Y	1550 mm	2050 mm	2700 mm
Hành trình trục Z	800 mm	800 mm	800 mm
TỐC ĐỘ CẮT / CHẠY DAO
Tốc độ chạy dao nhanh trục X	16 m/min	16 m/min	12 m/min
Tốc độ chạy dao nhanh trục Y	16 m/min	16 m/min	16 m/min
Tốc độ chạy dao nhanh trục Z	16 m/min	16 m/min	16 m/min
TRỤC CHÍNH
Tốc độ trục chính tối đa	30/25 r/min	30/25 r/min	12000 r/min
Công suất trục chính tối đa	7/24 TAPER kW	7/24 TAPER kW	30/25 kW
Mô-men xoắn trục chính tối đa	12000 N·m	12000 N·m	420 N·m
Đầu gá dao	ISO #50	ISO #50	ISO #50
BÀN MÁY
Chiều dài bàn máy	3000 mm	3500 mm	4000 mm
Chiều rộng bàn máy	1350 mm	1850 mm	2500 mm
Tải trọng phôi tối đa	8000 kg	10000 kg	15000 kg
KÍCH THƯỚC & TRỌNG LƯỢNG
Chiều dài	4450 mm	4960 mm	5535 mm
Chiều cao	4770 mm	4770 mm	4675 mm
Chiều rộng	8690 mm	9540 mm	10825 mm
Trọng lượng máy	29000 kg	35516 kg	48000 kg
